用途

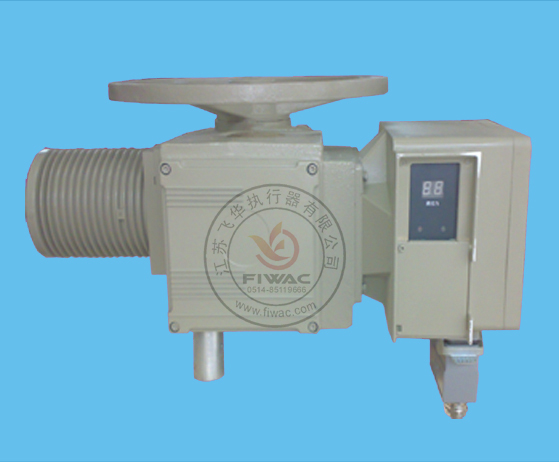

2SA3系列电动执行机构是以西门子许可证技术为基础，用于过程控制系统中各类电动阀门的控制驱动，电动执行机构接收外部控制指令，输出动力用以控制阀门 的开启和关闭，可以准确地执行控制指令，对阀门实现远控、集控和自动控制。适用于闸阀、截止阀、隔膜阀等各种阀门。
2SA3系列电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。扬州电力设备修造厂是经西门子公司认可并获得授权的2SA3系列电动执行机构西门子许可证产品制造工厂。
2SA3系列为输出转矩的电动执行机构，2SA30系列电动执行机构适用于开环控制系统，2SA35系列电动执行机构适用于闭环控制系统，它可以准确地按控制指令对系统的介质压力、温度和流量进行调节，实现过程控制的目的。
特点
1、该系列产品是引进西门子公司90年代最新设计并取得西门子公司生产许可证；
2、设计先进、系列齐全、能充分满足电站等自动化控制的需要；
3、结构合理、通用性强、可适应各种配套功能的需要，在2SA30上加装功率控制模块LK，可实现就地和远方操作；配数字型功率换向模块（三相MU，单相MD）即为机电一体化电动执行机构，为电站DCS技术提供更多的选择空间；
4、能提供二个以上的中途信号（即开关向中途信号）；
5、具有防尘、防水性能，其防护等级为IP67，应用户要求亦可提供防护等级为IP68的电动执行机构；
6、调整方便、控制精度高；
7、在2SA35上配装变极电机时，可构成双速电动执行机构，可用于125MW～600MW发电机组的汽机旁路系统，既有调节功能，又有快慢速功能。
技术参数
|
环境温度
|
-20℃～+70℃（可接受特殊订货）
|
|
工作制式
|
调节型：S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。
开关型：S2-15min，短时工作制。
|
|
电源
|
三相：380V AC 50Hz
|
|
单相：220V AC 50Hz
|
|
防护等级
|
IP67，IP68（特殊订货）
|
|
位置重复偏差
|
≤5°
|
|
转矩重复精度
|
≤7%
|
|
连接标准
|
GB12222、JB2920
|
|
基本误差
|
≤±1%（调节型）
|
|
回差
|
≤1%（调节型）
|
性能参数表
1. 2SA35系列电动执行机构性能参数表（第Ⅰ输出转矩）
|
型 号 2SA....
|
3510
|
3511
|
3512
|
3520
|
3521
|
3522
|
3530
|
3531
|
3532
|
3540
|
3541
|
3542
|
|
控 制
转 矩
|
最大值(Nm)
|
20
|
40
|
80
|
175
|
350
|
700
|
1400
|
2800
|
|
最小值(Nm)
|
15
|
30
|
60
|
125
|
125
|
500
|
1000
|
2000
|
|
法兰号按
GB12222（IS05210）
|
F07
|
F10
|
F14
|
F16
|
F25
|
F30
|
|
输出转速(r/min)
|
5～40
|
5～14
|
|
电机工作制式
|
S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。
|
