用途

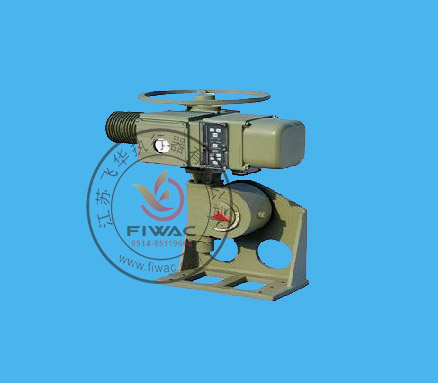

2SJ3系列角行程电动执行机构是2SA3系列多回转电动执行机构的派生产品，输出形式为90°角行程，对开环和闭环控制系统中的最终控制元件(如蝶阀、球阀、风门、挡板)的运行进行控制的一种驱动装置。
2SJ3系列角行程电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。
特点
1、该系列产品是在引进西门子公司90年代最新设计并取得西门子公司生产许可证产品2SA3基础上设计而成，具有2SA3多回转电动执行机构的控制功能；
2、设计先进、系列齐全、能充分满足电站等自动化控制的需要；
3、结构合理、通用性强、可适应各种配套功能的需要，在2SQ30上加装功率控制模块LK，可实现就地和远方操作；配数字型功率换向模块（三相MU，单相MD）即为机电一体化电动执行机构，为电站DCS技术提供更多的选择空间；
4、能提供二个以上的中途信号（即开关向中途信号）；
5、具有防尘、防水性能，其防护等级为IP67，应用户要求亦可提供防护等级为IP68的电动执行机构；
6、调整方便、控制精度高。
技术参数
|
环境温度
|
-20℃～+70℃（可接受特殊订货）
|
|
工作制式
|
调节型：S4或S5周期性断续工作制,允许最大工作次数为1200c/h，最小负载持续率为10%。
开关型：S2-15min，短时工作制。
|
|
电源
|
三相：380V AC 50Hz
|
|
单相：220V AC 50Hz
|
|
防护等级
|
IP67，IP68（特殊订货）
|
|
位置重复偏差
|
≤1°
|
|
转矩重复精度
|
≤7%
|
|
连接标准
|
GB12223、JB2920
|
|
基本误差
|
≤±1%（调节型）
|
|
回差
|
≤1%（调节型）
|
性能参数表
1. 2SJ30系列开关型角行程电动执行机构系列性能参数表
|
型 号
|
基本结构
|
控制转矩范围（Nm）
|
输出转速（r/min）
|
90°全行程时间（S）
|
|
2SJ3011
|
2SA3011+JW80B
|
180～500
|
5/7、1/2、5/14
|
21、30、42
|
|
2SJ3012
|
2SA3012+JW80B
|
500～1000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SJ3021
|
2SA3021+JW100B
|
1000～2000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SJ3022
|
2SA3022+JW125B
|
2000～4000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SJ3031
|
2SA3031+JW160B
|
4000～8000
|
5/7、1/2、5/14
|
21、30、42
|
|
2SJ3032
|
2SA3032+JW200B
|
8000～16000
|
5/7、1/2、5/14
|
21、30、42
|
