用途

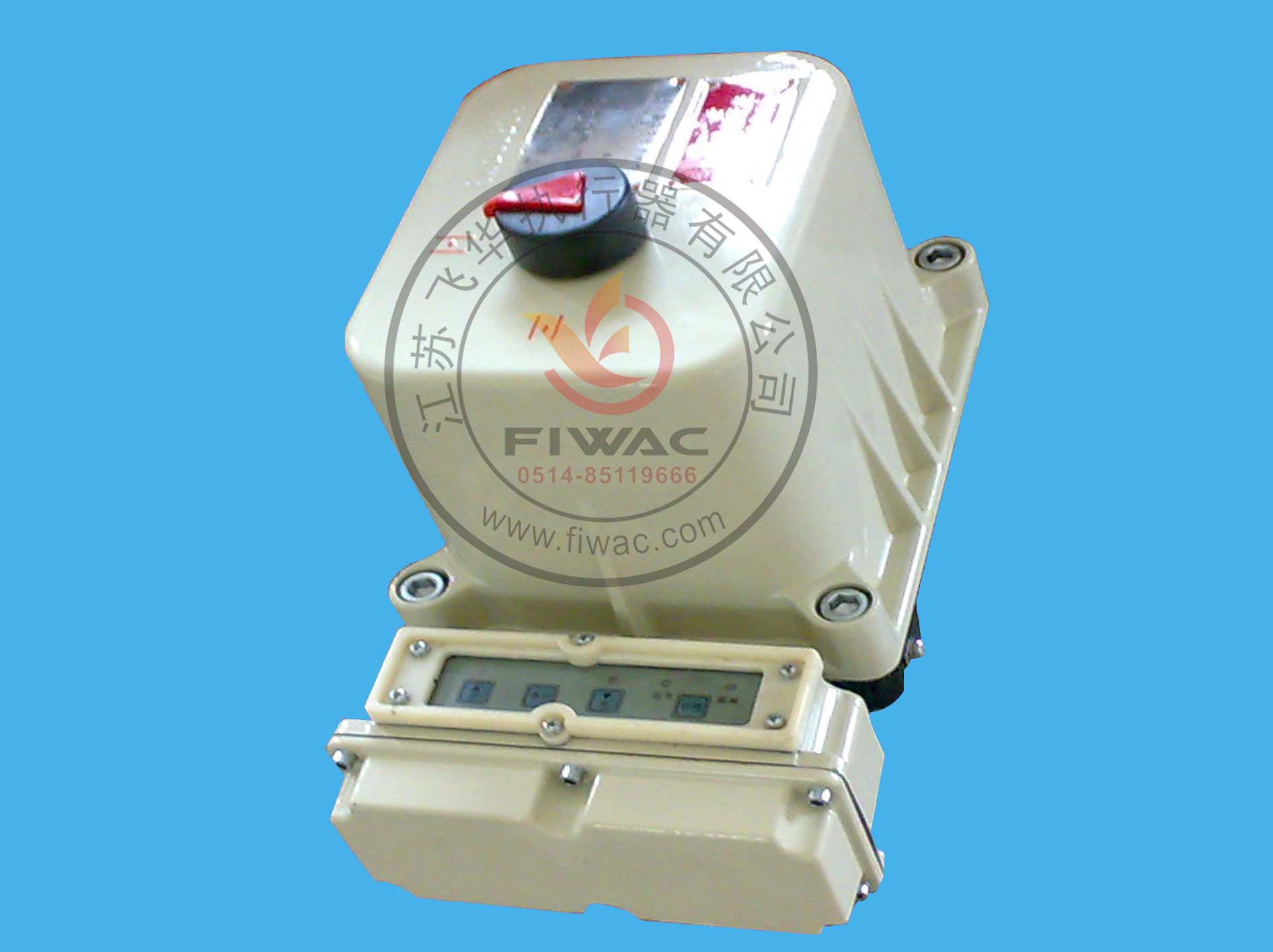

2SDQ(B)系列非侵入式部分回转阀门电动执行机构是在引进德国西门子技术基础上开发的，适用于开启和关闭蝶阀、球阀、挡板等角行程阀门的执行机构。该 产品可广泛应用于电站、石油化工、给排水、船舶、市政工程等过程工业部门。隔爆型可在Ⅱ类A、B级T1、T2、T3、T4组爆炸性气体的工况环境下工作。
主要特点
1. 结构紧凑、体积小，重量轻。壳体采用高强度铝合金压铸而成；
2. 全自动手切换机构；
3. 带机械力矩保护及机械限位；
4. 非侵入式设计：实现免侵入式用户调试；
5. 精确定位，采用单圈绝对霍尔传感器实现行程位置控制；
6. 人机界面，采用高清晰度、高对比度OLED显示屏、全中文人机对话菜单；
7. 相序自适应，执行机构旋向可自由设定，可自动校正电源相序；
8. 缺相保护，具有电源缺相和输出缺相保护功能；
9. 遥控，采用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与浏览；
10.信号自由组态，最多可输出6路接点信号供用户选择使用，每一路信号可自由定义；
11.故障自诊断，强大的故障自诊断功能和运行数据记录功能，方便用户及时快速地处理故
障，掌握设备运行状态。
技术参数
|
环境温度
|
－20℃～＋70℃
|
|
环境湿度
|
≤95%（＋25℃时）
|
|
工作制式
|
开关型 S2—10min；调节型 S5—10%，630c/h；
|
|
防护等级
|
IP67
|
|
防爆标志
|
EX dIIBT4
|
|
基本误差
|
≤±1.0%
|
|
回差
|
≤1.0%
|
|
转矩重复偏差
|
≤±10%
|
|
位置重复偏差
|
≤±1°
|
|
主要电气参数
|
|
电 源
|
三相 380V AC 50Hz
|
|
接插件
|
端子数
|
23芯、25芯
|
|
接 点
|
电源 660VAC/DC 25A
|
|
信号 250VAC/DC 16A
|
|
导线截面
|
电源 ≤2.5mm平方
|
|
信号 ≤1.5mm平方
|
|
输入/输出信号
|
开关量输入
|
电压 24VDC±20%
|
|
电流 ≤10mA
|
|
脉冲宽度 >100ms
|
|
光电隔离 带反向电压保护
|
|
设定值输入
|
范围 4～20mA
|
|
输入阻抗 250Ω
|
|
开关量输出
|
输出方式 无源接点
|
|
容量 250VAC 3A/125VDC 3A
|
|
位置反馈输出
|
范围 4～20mA
|
|
负载能力 ≤750Ω
|
|
线性度 ≤0.3%
|
|
|
死 区
|
0.6%～4.0%
|
性能参数表
|
型 号
|
额定转矩（Nm）
|
输出转速（r/min）
|
90° 全行程时间（S）
|
手轮操作力（N）
|
手动速比
|
电机功率（W）
|
重量（Kg）
|
|
2SDQ(B)6-6
|
60
|
2.5
|
6
|
45
|
70
|
75
|
22
|
|
2SDQ(B)9-6
|
90
|
2.5
|
6
|
65
|
70
|
75
|
22
|
|
2SDQ(B)6-9
|
60
|
1.67
|
9
|
45
|
70
|
40
|
22
|
|
2SDQ(B)9-9
|
90
|
1.67
|
9
|
65
|
70
|
75
|
22
|
|
2SDQ(B)13-9
|
130
|
1.67
|
9
|
95
|
70
|
75
|
22
|
|
2SDQ(B)50-9
|
500
|
1.67
|
9
|
145
|
70
|
240
|
35
|
|
2SDQ(B)6-18
|
60
|
0.83
|
18
|
45
|
70
|
20
|
21
|
|
2SDQ(B)9-18
|
90
|
0.83
|
18
|
65
|
70
|
40
|
21
|
|
2SDQ(B)13-18
|
130
|
0.83
|
18
|
95
|
70
|
40
|
21
|
|
2SDQ(B)25-18
|
250
|
0.83
|
18
|
110
|
70
|
75
|
22
|
|
2SDQ(B)50-18
|
500
|
0.83
|
18
|
145
|
70
|
150
|
35
|
|
2SDQ(B)80-18
|
800
|
0.83
|
18
|
230
|
70
|
240
|
35
|
