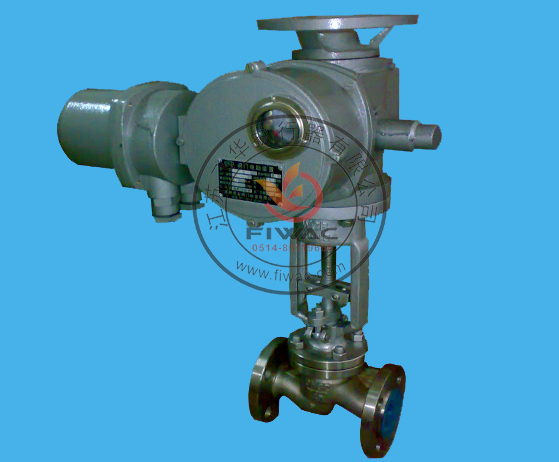

电动防爆截止阀：
1、结构特点、用途及注意事项
截止阀防爆系列可以安装在管道的任何位置上，介质从下往上流。产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。不锈钢截止阀适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。其特点如下：
①阀瓣、阀座密封面用硬质合堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性好、使用寿命长。
②阀杆材料为渗氮钢，渗氮后的阀杆表面硬度高、耐磨、抗擦伤，抗腐蚀。
③由于温度、压力等原因，阀门口径DN50以下的阀体、阀盖为模锻件、DN65以上的阀体、阀盖为铸钢件。
④阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用与各种压力、温度及介质工况。
⑤安装阀门时注意介质的流向，严格按阀门流向箭头指示的方向安装。
⑥电动截止阀尽量垂直安装，阀杆向上。
主要外形和连接尺寸
|
型号
|
J41H/Y/B/W-16C/P J41Y-16P/R/I J9B41H/Y/B/W-16C/P J9B41Y/W/Y-16P/R/I
|
|
公称通径DN
|
PN1.6MPa
|
WT(Kg)
|
|
L
|
D
|
D1
|
D2
|
b
|
z-фd
|
H
|
D0
|
J41
|
J941
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-ф14
|
218
|
120
|
4.8
|
5.2
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-ф14
|
258
|
140
|
6.5
|
7.1
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-ф14
|
275
|
160
|
7
|
7.4
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-ф18
|
280
|
180
|
8.2
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-ф18
|
330
|
200
|
11
|
12.5
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-ф18
|
350
|
240
|
14.5
|
20
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-ф18
|
400
|
280
|
21.5
|
25
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-ф18
|
355
|
280
|
27
|
35
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-ф18
|
415
|
320
|
30
|
50
|
|
125
|
400
|
245
|
210
|
185
|
24
|
8-ф18
|
460
|
360
|
84
|
75
|
|
150
|
480
|
280
|
240
|
210
|
26
|
8-ф23
|
510
|
400
|
91
|
100
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-ф23
|
710
|
400
|
148
|
210
|
|
250
|
730
|
405
|
355
|
320
|
30
|
12-ф25
|
786
|
450
|
405
|
446
|
|
300
|
850
|
460
|
410
|
375
|
30
|
12-ф25
|
925
|
500
|
610
|
648
|
主要外形和连接尺寸
|
型号
|
J41H/Y/B/W-25/25P J41Y-25P/R/I J9B41H/Y/B/W-25/25P J9B41Y-25P/R/I
|
|
公称通径DN
|
PN2.5MPa
|
|
|
L
|
D
|
D1
|
D2
|
b
|
z-фd
|
H
|
D0
|
WT(Kg)
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ф14
|
218
|
120
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ф14
|
258
|
140
|
6.9
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ф14
|
275
|
160
|
7.4
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-ф18
|
280
|
180
|
8.5
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ф18
|
330
|
200
|
12.5
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-ф18
|
350
|
240
|
16
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-ф18
|
400
|
280
|
25
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-ф18
|
355
|
280
|
30
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-ф23
|
415
|
320
|
34.5
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-ф25
|
460
|
360
|
89
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-ф25
|
510
|
400
|
98
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-ф25
|
710
|
400
|
170
|
|
250
|
730
|
425
|
370
|
332
|
36
|
12-ф30
|
786
|
450
|
446
|
|
300
|
850
|
485
|
430
|
390
|
40
|
12-ф30
|
925
|
500
|
654
|
|
型号
|
J41H/Y/B-40 J41Y-40P/R/I J9B41H/Y/B-40 J9B41Y-40P/R/I
|
|
|
公称通径DN
|
PN4.0MPa
|
WT(Kg)
|
|
|
L
|
D
|
D1
|
D2
|
b
|
z-фd
|
H
|
D0
|
J41
|
J941
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-ф14
|
233
|
120
|
4.5
|
5.2
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-ф14
|
275
|
140
|
5
|
7.1
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-ф14
|
285
|
160
|
7
|
8.7
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-ф18
|
302
|
180
|
9
|
11.8
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-ф18
|
355
|
200
|
12
|
16.5
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-ф18
|
373
|
240
|
24
|
24
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-ф18
|
408
|
280
|
33
|
33
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-ф18
|
436
|
320
|
44
|
44
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-ф23
|
480
|
360
|
60
|
60
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-ф25
|
558
|
400
|
89
|
93
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-ф25
|
611
|
400
|
98
|
102
|
|
200
|
600
|
375
|
320
|
282
|
38
|
12-ф30
|
720
|
400
|
170
|
175
|
|
