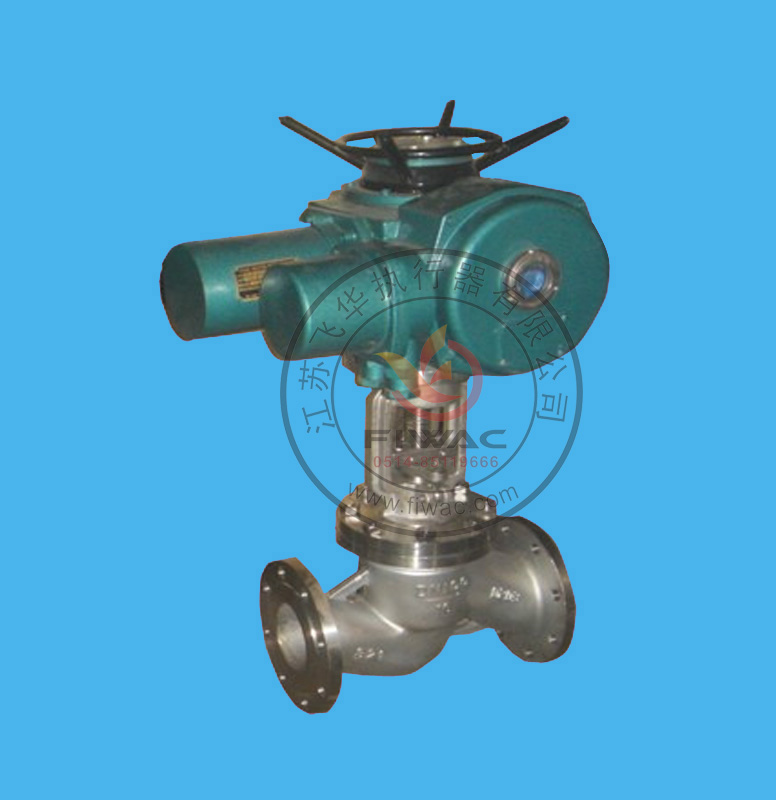

电动不锈钢截止阀J941H-16P DN40-DN400

发布日期:2015-06-27 08:54:28

不锈钢电动截止阀结构特点

1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
8、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。

不锈钢电动截止阀应用规范





设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
材 料
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
标 志
GB/T12220
供 货
JB/T7928




不锈钢电动截止阀主要零件材料及主要用途





阀体
阀盖
阀瓣
密封圈
阀杆
填料
适用介质
适用温度(≤℃)
WCB
WCB+D507MO
D577
2Crl3
柔性石墨
水、油品、蒸汽
425
ZGlCrl8Ni9Ti
0Crl8Ni9Ti+
Stellite12
Stellite6
lCrl8Ni9Ti
PTFE
硝酸类
200
ZGlCrl8Ni2Mo2Ti
CF8M+
Stellite12
lCrl8Ni2Mo2Ti
lCrl8Ni2Mo2Ti
PTFE
磷酸类、
碱类、混酸
200
ZG00Crl7Nil4M02
CF3M+
Stellite12
Stel1ite6
316L
PTFE
磷酸类、
尿素、甲铵液
200
ZGlCr5MO
ZGlCr5MO+
Stellite12
Stel1ite6
25Cr2Mo1VA
柔性石墨
水、油品、蒸汽
550




不锈钢电动截止阀主要外形尺寸、连接尺寸及质量





公称压力
公称通径
标准值
参考值
PN(MPa)
DN(mm)
L
D
D1
n2
D6
b
f
f1
Z-φd
L1
H
质量(kg)
1.6
50
230
160
125
100

16
3

4-φ18
590
645
48
65
290
180
145
120

18
3

4-φ18
590
690
60
80
310
195
160
135

20
3

8-φ18
590
715
65
100
350
215
180
155

20
3

8-φ18
590
770
71
125
400
254
210
185

22
3

8-φ18
590
780
119
150
480
280
240
210

24
3

8-φ23
590
810
210
200
600
335
295
265

26
3

12-φ23
810
967
320
250
622
405
355
320

30
3

12-φ25
810
1143
550
300
698
460
410
375

30
4

12-φ25
830
1292
785
2.5
50
230
160
125
100

20
3

4-φ18
590
645
50
65
290
180
145
120

22
3

8-φ18
590
690
65
80
310
195
160
135

22
3

8-φ18
590
715
67
100
350
230
190
160

24
3

8-φ23
590
770
73
125
400
270
220
188

28
3

8-φ25
590
780
127
150
480
300
250
218

30
3

8-φ25
810
810
215
200
600
360
310
278

34
3

12-φ25
810
967
322
250
622
425
370
332

36
3

12-φ30
830
1143
585
300
698
485
430
390

40
4

16-φ30
830
1292
795
4
50
230
160
125
100
88
20
3
4
4-φ18
590
645
61
65
290
180
145
120
110
22
3
4
8-φ18
590
690
75
80
310
195
160
135
121
22
3
4
8-φ18
590
715
84
100
350
230
190
160
150
24
3
4.5
8-φ23
590
770
101
125
400
270
220
188
176
28
3
4.5
8-φ25
810
782
207
150
480
300
250
218
204
30
3
4.5
8-φ25
810
875
226
200
600
375
320
282
260
38
3
4.5
12-φ30
810
1160
399
6.4
50
300
175
135
105
88
26
3
4
4-φ23
590
710
64
65
340
200
160
130
110
28
3
4
8-φ23
590
750
77
80
380
210
170
140
121
30
3
4
8-φ23
590
785
86
100
430
250
200
168
150
32
3
4.5
8-φ25
810
837
171
125
500
295
240
202
176
36
3
4.5
8-φ30
810
1031
243
150
550
340
280
240
204
38
3
4.5
8-φ34
830
1066
296
200
650
405
345
300
260
44
3
4.5
12-φ34
830
1213
420
