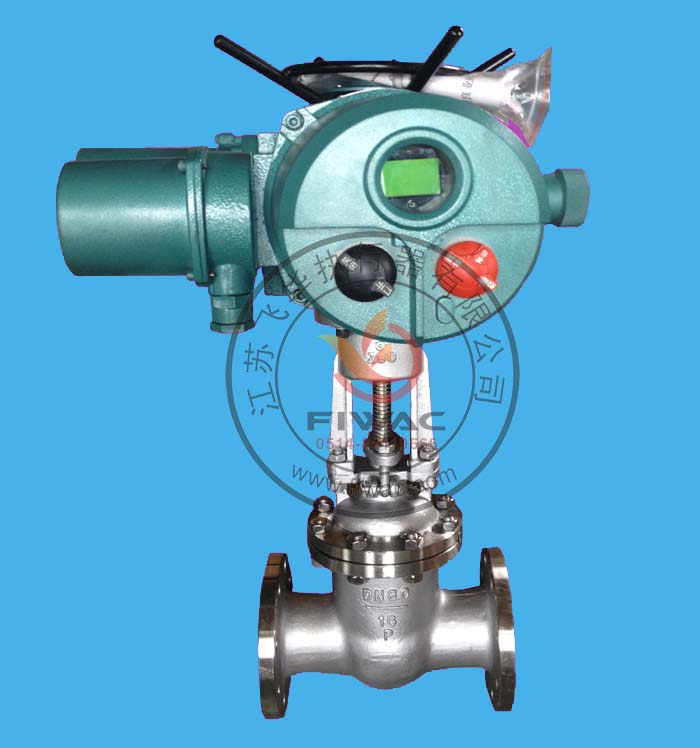

不锈钢电动闸阀Z941W-16P DN50-DN500

发布日期：2015-06-27 08:54:28

电动闸阀-电动法兰闸阀【技术参数】

公称通经DN	主要外形尺寸和连接尺寸（mm）								电动装置	WT（kg）
公称通经DN	L	D	D1	D2	B	F	Z-D	H	电动装置	WT（kg）
Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
40	240	145	110	85	16	3	4-18	595	DZW15	56
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	270	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	20	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	DZW350	1845

公称通经DN	主要外形尺寸和连接尺寸（mm）								电动装置	WT（kg）
公称通经DN	L	D	D1	D2	B	F	Z-D	H	电动装置	WT（kg）
Z940H-25C Z941Y-25C Z940Y-25P Z941Y-25P Z940Y-25R Z941Y-25R Z940W-25P Z941W-25P Z940W-25R Z941W-25R Z940Y-25I Z941Y-25I
40	240	145	110	85	18	3	4-18	595	DZW15	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	270	180	145	120	22	3	8-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	450	425	370	332	36	3	12-30	1343	DZW45	390
300	500	485	430	390	40	3	12-30	1516	DZW60	505
350	550	550	490	448	44	4	16-30	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW90	1027
450	650	660	600	555	50	4	16-34	1937	DZW90	1139
500	700	730	660	610	52	4	20-34	2234	DZW120	1228
600	800	840	770	718	56	5	20-41	2432	DZW180	1502
700	900	955	875	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	990	930	64	5	24-48	2643	DZW350	1923

公称通经DN	主要外形尺寸和连接尺寸（mm）										电动装置	WT（kg）
公称通经DN	L	D	D1	D2	D6	B	F	Z-D	F2	H	电动装置	WT（kg）
Z940H-40C Z941Y-40C Z940Y-40P Z941Y-40P Z940Y-40R Z941Y-40R Z940W-40P Z941W-40P Z940W-40R Z941W-40R Z940Y-40I Z941Y-40I
40	240	145	110	85	76	18	3	4-18	4	617	DZW15	46
50	250	160	125	100	88	20	3	4-18	4	665	DZW20	58
65	290	180	145	120	110	22	3	8-18	4	680	DZW20	68
80	310	195	160	135	121	22	3	8-18	4	752	DZW20	80
100	350	230	190	160	150	24	3	8-23	4.5	846	DZW30	108
150	450	300	250	218	204	30	3	8-25	4.5	1087	DZW45	258
200	550	375	320	282	260	38	3	12-30	4.5	1243	DZW45	366
250	650	445	385	345	313	42	3	12-34	4.5	1429	DZW60	472
300	750	510	450	408	364	46	3	16-34	4.5	1608	DZW90	673
350	850	570	510	465	422	52	4	16-34	5	1738	DZW90	804
400	950	655	585	535	474	58	4	16-41	5	1897	DZW120	1081
450	1050	680	610	560	524	60	4	20-41	5	2104	DZW180	1259
500	1150	755	670	612	576	62	4	20-48	5	2401	DZW180	1348

电动闸阀适用于公称压力PN1.0～16.0MPa，工作温度-29～425℃（碳钢）及-40～200℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。法兰连接钢制闸阀通过选用不同的材质，电动闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。

电动闸阀产品特点
1、电动闸阀密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
2、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
3、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
4、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
