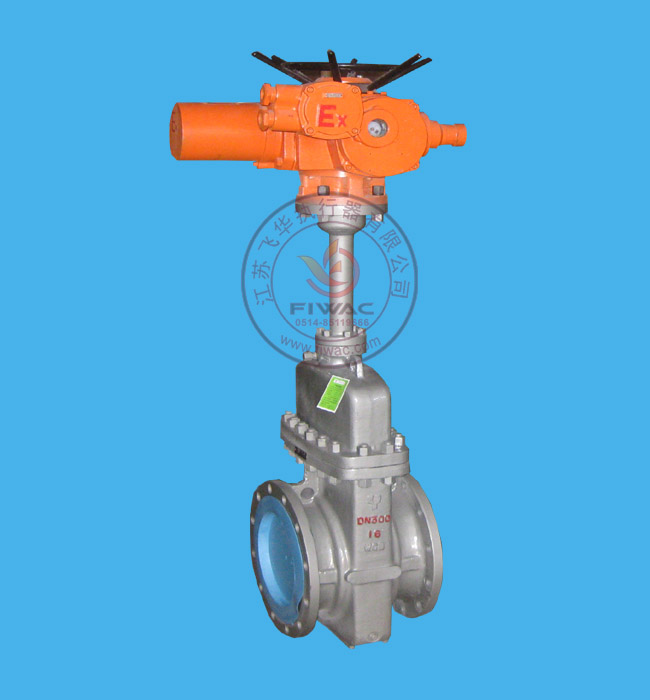

电动平板闸阀
平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。
平板闸阀的特点：
1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管 ? 铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
(2) 阀杆 ? 螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封 ? 结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
(4) 阀座环 ? 焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构 ? 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架 ? 完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖 ? 两件式，自调节压盖，避免被弹出。
(8) 整体后座 ? 硬面，使用寿命最长。
(9) 阀瓣 ? 弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动 ? 整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
二、平板闸阀执行标准：
|
设计规范
|
结构长度
|
连接法兰
|
试验与检验
|
压力-温度
|
产品标识
|
|
JB/T5298
|
JB/T5298
|
JB/79
|
JB/T5298
|
GB9131
|
GB/T12220
|
|
API6D
|
API6D
|
ANSI-16.5
|
API6D
|
ANSI B16.34
|
MSS SP-25
|
三、平板闸阀产口性能规范：
|
设计等级
|
常温下试验压力（MPa）
|
适用温度℃
|
适用介质
|
|
壳体
|
左密封
|
左密封
|
低压密封
|
“G”型
|
“D”型
|
普通型
|
“抗硫”型
|
“基本”型
|
|
公称压力PN（MPa）
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29～50
|
-45～21
|
-2～121
|
H2S和CO2总含量大于500mg/m2的介质
|
石油天然气、水等
|
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|
磅级Lb
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
|
300
|
7.7
|
5.6
|
5.6
|
0.6
|
四、平板闸阀主要零部件材料：
|
阀门/阀盖
|
WCB
|
WC6
|
A352-LCB
|
A351-CF8M
|
|
闸板
|
2Cr13+ENP
|
20CrMoV+STL
|
ANSO410+ENP
|
ANSI316+ENP
|
|
阀杆
|
2Cr13
|
2Cr13
|
A182-A6a
|
A182-A316S
|
|
阀座
|
25+PTFE
|
20CrMoV+STL
|
A105+PTFE
|
A182-F316+PTFE
|
|
填料
|
NBR/FPM
|
柔性石墨/Flexible Graphite
|
聚四氟乙烯/PTFE+FPM
|
|
垫片
|
-
|
|
螺栓
|
35
|
35CrMo
|
A193-B7M
|
A193-B8
|
|
适用介质
|
水、油口、蒸汽
|
蒸汽、油品
|
丙烷、乙烯
|
硝酸类
|
五、平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
Do
|
f
|
b
|
H
|
H1
|
n-Φd
|
|
凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C
|
50
|
178
|
160
|
125
|
100
|
250
|
3
|
16
|
584
|
80
|
4-Φ18
|
|
65
|
190
|
180
|
145
|
120
|
250
|
3
|
18
|
634
|
95
|
4-Φ18
|
|
80
|
203
|
195
|
160
|
135
|
250
|
3
|
20
|
688
|
100
|
8-Φ18
|
|
100
|
229
|
215
|
181
|
155
|
300
|
3
|
20
|
863
|
114
|
8-Φ18
|
|
125
|
254
|
245
|
210
|
185
|
350
|
3
|
22
|
940
|
132
|
8-Φ18
|
|
150
|
267
|
280
|
240
|
210
|
350
|
3
|
24
|
1030
|
150
|
8-Φ23
|
|
200
|
292
|
335
|
295
|
265
|
350
|
3
|
26
|
1277
|
168
|
12-Φ23
|
|
250
|
330
|
405
|
355
|
320
|
400
|
3
|
30
|
1491
|
203
|
12-Φ25
|
|
300
|
356
|
460
|
410
|
375
|
450
|
4
|
30
|
1701
|
237
|
12-Φ25
|
|
350
|
381
|
520
|
470
|
435
|
500
|
4
|
34
|
1875
|
265
|
16-Φ30
|
|
400
|
406
|
580
|
525
|
485
|
305
|
4
|
36
|
2180
|
300
|
16-Φ30
|
|
450
|
432
|
640
|
585
|
545
|
305
|
4
|
40
|
2440
|
325
|
20-Φ34
|
|
500
|
457
|
705
|
650
|
608
|
305
|
4
|
44
|
2860
|
360
|
20-Φ41
|
|
600
|
508
|
840
|
770
|
718
|
305
|
5
|
48
|
3450
|
425
|
20-Φ41
|
|
700
|
610
|
910
|
840
|
788
|
305
|
5
|
50
|
3960
|
460
|
24-Φ41
|
|
800
|
660
|
1020
|
950
|
898
|
305
|
5
|
52
|
4550
|
512
|
24-Φ41
|
|
900
|
711
|
1120
|
1050
|
998
|
250
|
5
|
54
|
5250
|
565
|
28-Φ48
|
|
1000
|
811
|
1250
|
1170
|
1110
|
250
|
5
|
56
|
5870
|
630
|
28-Φ18
|
|
2.5MPa
|
50
|
178
|
160
|
125
|
100
|
250
|
3
|
20
|
584
|
80
|
4-Φ18
|
|
凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25
|
65
|
190
|
180
|
145
|
120
|
300
|
3
|
22
|
634
|
95
|
8-Φ18
|
|
80
|
203
|
195
|
160
|
135
|
350
|
3
|
22,
|
388
|
100
|
8-Φ18
|
|
100
|
229
|
230
|
190
|
160
|
350
|
3
|
24
|
863
|
114
|
8-Φ23
|
|
125
|
254
|
270
|
220
|
188,
|
350
|
3
|
28
|
940
|
132
|
8-Φ25
|
|
150
|
267
|
300
|
250
|
218
|
400
|
3
|
30
|
1030
|
150
|
8-Φ25
|
|
200
|
292
|
360
|
310
|
278
|
450
|
3
|
34
|
1277
|
168
|
12-Φ25
|
|
250
|
330
|
425
|
370
|
332
|
500
|
3
|
36
|
1491
|
203
|
12-Φ30
|
|
300
|
356
|
485
|
430
|
390
|
305
|
4
|
40
|
1701
|
237
|
16-Φ30
|
|
350
|
381
|
550
|
490
|
448
|
305
|
4
|
44
|
1875
|
265
|
16-Φ34
|
|
400
|
406
|
610
|
550
|
505
|
305
|
4
|
48
|
2180
|
300
|
16-Φ34
|
|
450
|
432
|
660
|
600
|
555
|
305
|
4
|
50
|
2440
|
325
|
20-Φ34
|
|
500
|
457
|
730
|
660
|
610
|
305
|
4
|
52
|
2860
|
360
|
20-Φ41
|
|
600
|
508
|
840
|
770
|
718
|
305
|
5
|
56
|
3450
|
425
|
20-Φ41
|
|
700
|
610
|
955
|
875
|
815
|
305
|
5
|
60
|
3960
|
460
|
24-Φ48
|
|
800
|
660
|
1070
|
990
|
930
|
305
|
5
|
64
|
4550
|
512
|
24-Φ48
|
|
900
|
711
|
1180
|
1090
|
1025
|
-
|
5
|
66
|
5250
|
595
|
28-Φ54
|
|
1000
|
811
|
1305
|
1210
|
1140
|
-
|
5
|
68
|
5870
|
660
|
28-Φ48
|
六、无导流孔平板闸阀PN4.0MPa-10.0MPa：
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
Y
|
Do
|
f
|
f2
|
b
|
H
|
H1
|
n-Φd
|
|
凹凸法法
MFM
(K)Z43WF-40
(K)Z543WF-40
(K)Z643WF-40
(K)Z943WF-40
|
50
|
250
|
160
|
125
|
100
|
88
|
250
|
3
|
4
|
20
|
584
|
80
|
4-Φ18
|
|
65
|
280
|
180
|
145
|
120
|
110
|
250
|
3
|
4
|
22
|
634
|
95
|
8-Φ18
|
|
80
|
310
|
195
|
160
|
135
|
121
|
250
|
3
|
4
|
22
|
679
|
102
|
8-Φ18
|
|
100
|
350
|
230
|
190
|
160
|
150
|
300
|
3
|
4.5
|
24
|
863
|
115
|
8-Φ23
|
|
125
|
400
|
270
|
220
|
188
|
176
|
350
|
3
|
4.5
|
28
|
940
|
133
|
8-Φ25
|
|
150
|
450
|
300
|
250
|
218
|
204
|
350
|
3
|
4.5
|
30
|
1040
|
152
|
8-Φ25
|
|
200
|
550
|
375
|
320
|
282
|
260
|
350
|
3
|
4.5
|
38
|
1282
|
188
|
12-Φ30
|
|
250
|
650
|
445
|
385
|
345
|
313
|
400
|
3
|
4.5
|
42
|
1495
|
223
|
12-Φ34
|
|
300
|
750
|
415
|
450
|
408
|
364
|
450
|
4
|
4.5
|
46
|
1701
|
250
|
16-Φ34
|
|
350
|
850
|
470
|
510
|
465
|
422
|
500
|
4
|
5
|
52
|
1880
|
280
|
16-Φ34
|
|
400
|
950
|
655
|
585
|
535
|
474
|
305
|
4
|
5
|
58
|
2200
|
310
|
20-Φ41
|
|
450
|
1050
|
680
|
610
|
560
|
524
|
305
|
4
|
5
|
60
|
2480
|
335
|
20-Φ41
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
305
|
4
|
5
|
62
|
2890
|
380
|
20-Φ48
|
|
600
|
1350
|
890
|
795
|
730
|
678
|
305
|
5
|
6
|
62
|
2480
|
450
|
20-Φ54
|
|
700
|
1450
|
995
|
900
|
835
|
768
|
305
|
5
|
6
|
68
|
3985
|
500
|
24-Φ54
|
|
800
|
1650
|
1135
|
1030
|
960
|
876
|
305
|
5
|
6
|
76
|
4750
|
570
|
24-Φ58
|
|
6.4MPa
|
50
|
250
|
175
|
135
|
105
|
88
|
250
|
3
|
4
|
26
|
584
|
90
|
4-Φ23
|
|
凹凸法法
MFM
(K)Z43WF-64
(K)Z543WF-64
(K)Z643WF-64
(K)Z943WF-64
|
65
|
280
|
200
|
160
|
130
|
110
|
250
|
3
|
4
|
28
|
634
|
105
|
8-Φ23
|
|
80
|
310
|
210
|
170
|
140
|
121
|
250
|
3
|
4
|
30
|
679
|
110
|
8-Φ23
|
|
100
|
350
|
250
|
200
|
168
|
150
|
300
|
3
|
4.5
|
32
|
763
|
130
|
8-Φ25
|
|
125
|
400
|
295
|
202
|
176
|
350
|
3
|
4.5
|
36
|
970
|
150
|
8-Φ30
|
-
|
|
150
|
450
|
340
|
280
|
240
|
204
|
350
|
3
|
4.5
|
38
|
1038
|
175
|
8-Φ34
|
|
200
|
500
|
405
|
345
|
300
|
260
|
350
|
3
|
4.5
|
44
|
1282
|
210
|
12-Φ34
|
|
250
|
650
|
470
|
400
|
352
|
313
|
400
|
3
|
4.5
|
48
|
1495
|
240
|
12-Φ41
|
|
300
|
750
|
530
|
460
|
412
|
364
|
450
|
4
|
4.5
|
54
|
1965
|
270
|
16-Φ41
|
|
350
|
850
|
595
|
525
|
475
|
422
|
500
|
4
|
5
|
60
|
2185
|
300
|
16-Φ41
|
|
400
|
950
|
670
|
585
|
525
|
474
|
305
|
4
|
5
|
66
|
2573
|
335
|
16-Φ48
|
|
450
|
1050
|
715
|
630
|
570
|
524
|
305
|
4
|
5
|
68
|
2800
|
360
|
20-Φ48
|
|
500
|
1150
|
800
|
705
|
640
|
576
|
305
|
4
|
5
|
70
|
3280
|
405
|
20-Φ54
|
|
600
|
1350
|
930
|
820
|
750
|
678
|
305
|
5
|
6
|
76
|
380
|
470
|
20-Φ58
|
|
10.0MPa
|
50
|
250
|
195
|
145
|
112
|
88
|
250
|
3
|
4
|
28
|
590
|
100
|
4-Φ25
|
|
凹凸法法
MFM
(K)Z43WF-100
(K)Z543WF-100
(K)Z643WF-100
(K)Z943WF-100
|
65
|
280
|
220
|
170
|
138
|
110
|
250
|
3
|
4
|
32
|
640
|
115
|
8-Φ25
|
|
80
|
310
|
230
|
180
|
148
|
121
|
250
|
3
|
4
|
34
|
680
|
120
|
8-Φ25
|
|
100
|
350
|
265
|
210
|
172
|
150
|
300
|
3
|
4.5
|
38
|
870
|
135
|
8-Φ30
|
|
125
|
400
|
310
|
250
|
210
|
176
|
350
|
3
|
4.5
|
42
|
980
|
155
|
8-Φ34
|
|
150
|
450
|
350
|
290
|
250
|
204
|
350
|
3
|
4.5
|
46
|
1100
|
180
|
12-Φ34
|
|
200
|
550
|
430
|
360
|
312
|
260
|
350
|
3
|
4.5
|
454
|
1315
|
220
|
12-Φ41
|
|
250
|
650
|
500
|
430
|
382
|
313
|
400
|
3
|
4.5
|
60
|
1605
|
255
|
12-Φ41
|
|
300
|
75
|
585
|
500
|
442
|
364
|
450
|
4
|
4.5
|
70
|
1925
|
295
|
16-Φ48
|
|
350
|
850
|
665
|
560
|
408
|
422
|
500
|
4
|
5
|
76
|
2280
|
335
|
16-Φ54
|
|
400
|
950
|
715
|
620
|
558
|
474
|
305
|
4
|
5
|
80
|
2580
|
360
|
16-Φ54
|
|
