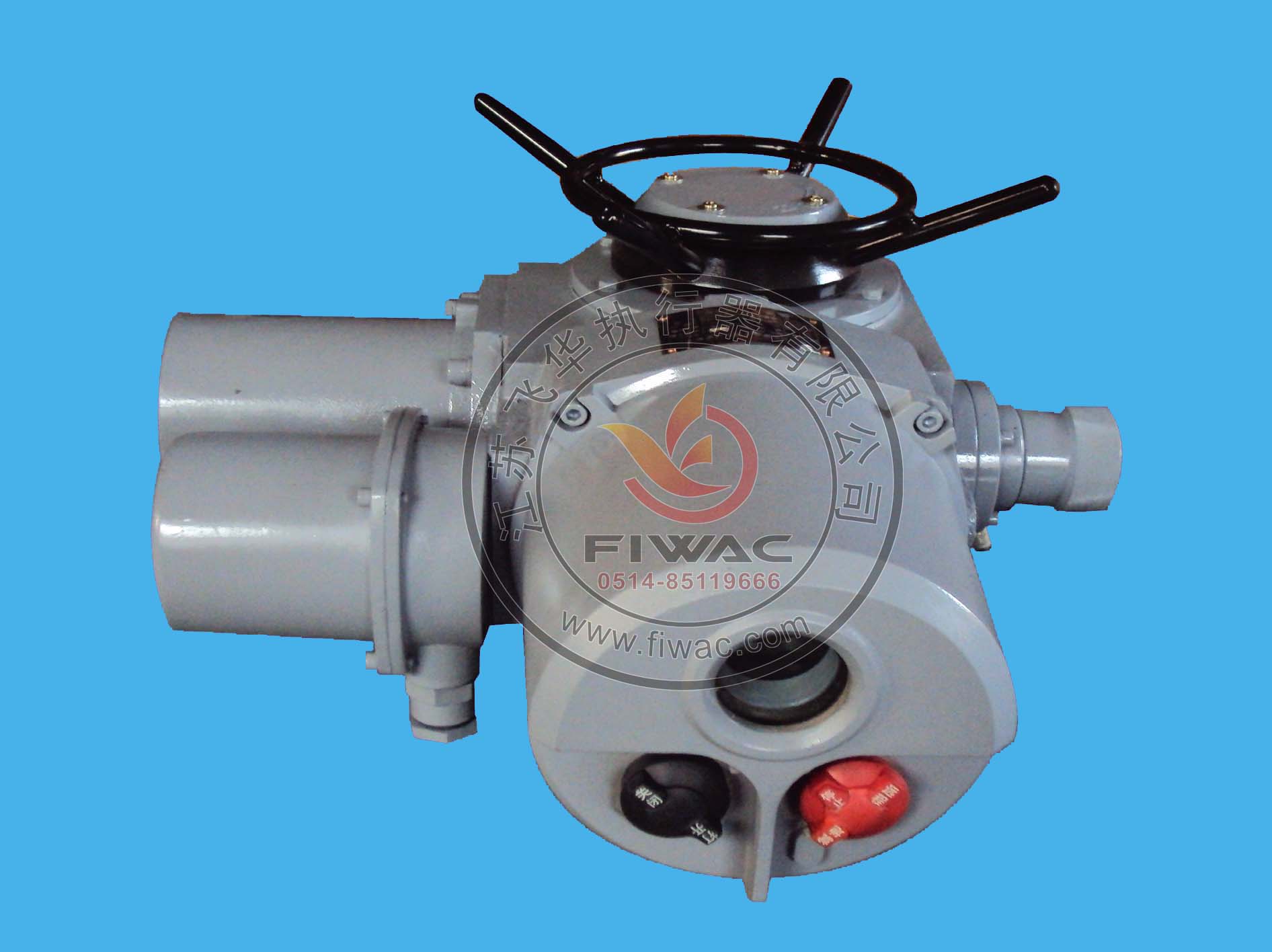

调节型电动执行器 多回转调节型电动装置DZT10/20/30

发布日期:2015-06-27 08:54:28
多回转电动电动装置按防类型分:有普通型、户外型和隔爆型
按控制方式分:有常规型、一体化型和智能一体化型
按连接型式分:有转矩型、电站型和推力型。

工作环境和主要技术参数
电源:电机为三相交流,380V (特殊订货660V 或220 V), 50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。
2 工作环境:
2.1 环境温度:-20~+60℃ (特殊订货-40~+80℃)。
2.2 相对湿度:≤90%(25℃时)。
2.3防护类型:普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所,其中普通型用于户内;隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)
2.4防护等级:户外型和防爆型为IP55 (特殊订货IP67) 。
3 工作制:短时10分钟 (特殊订货30分钟) 。
        智能一体化电动执行器DZ-T 广泛应用于工业驱动闸阀,截止阀,大口径蝶阀和大口径球球等做多回转的阀门,产品性能稳定,手电动自由切换,操作简单!
        智能一体化DZ-T多回转阀门电动装置把电气控制部分与常规电装合成一体简称整体式电装。有整体普通型,整体防爆型,整体调节型,整体调节防爆型四种。
        本系列电装对用户安装,调试,检修十分方便,可大大地节省安装费用,缩短安装周期,可现场按钮连续操作,也可远控,集控和自控,内部有相序识别及缺相保护功能,防护等级IP65(最高为67)。
        智能调节型DZ-T可接受DCS系统4-20mA标准信号能可靠的控制阀门启闭和实现自动调节,同时输出4-20mA电流反馈信号。
       DZ-T类不需配套的电控箱/柜集中控制!带现场按钮现场控制,远程有DCS或PLC的4-20mA信号集中控制,同时输出相应的4-20mA反馈信号!

DZT系列多回转电动装置性能参数表
型 号
公称
转矩
(N.m)
最大控制转矩
(N.m)
最小控制转矩
(N.m)
输出轴转圈数
(圈)
允许通过阀杆直径
(mm)
手动速比
输出转速
(r/min)
电机
功率
(kZ)
DZT5
50
75
≤25
150
28
1∶1
18
0.12
DZT10A
100
150
≤50
160
24、36
0.25
0.37
DZT15A
150
225
≤75
DZT20A
200
300
≤100
40
0.55
0.75
DZT20A(Ⅰ)
28
DZT30A
300
450
≤150
40
24
0.75
DZT30A(Ⅰ)
28
DZT45A
450
675
≤225
110
48
24
1.1
36
1.5
DZT60A
600
900
≤300
24
1.5
36
2.2
DZT90
900
1350
≤450
60
24
2.2
DZT90(Ⅰ)
48
36
3.0
DZT120
1200
1800
≤600
60
24
3.0
DZT120(Ⅰ)
48
DZT180
1800
2160
≤900
140
70
25∶1
24
4.0
36
5.5
DZT250
2500
3000
≤1250
24
5.5
DZT350
3500
4200
≤1750
75
13∶1
18
7.5
DZT500
5000
6000
≤2500
10
DZT800
8000
9600
≤4000
120
80
90∶1
12
13
DZT1000
10000
12000
≤5000
100
15
注:(Ⅰ)表示电站型

订货应提供如下资料:

 1、本装置一般按右旋关闭阀门调整出厂,如左旋关闭的阀门选配电装时应特殊说明;
 2、注明阀门全行程的总圈数;
   3、订购落地支架应注明上传或下传;
 4、用户如要我厂协助选订本装置需提供;
 4-1、阀门种类、型号、规格、阀杆直径和旋向;
 4-2、介质参数,如温度、压力等;
 4-3、如防护等级需IP67,用户订货时需指明
