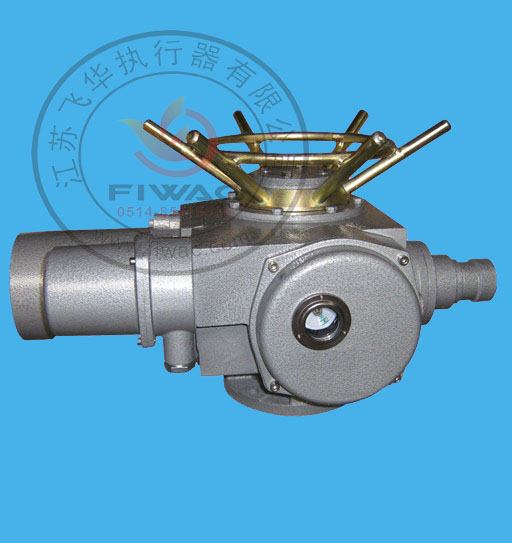

阀门电动装置DZW，简称为DZW型电装，是阀门实现开启、关闭或停止控制的驱动设备，是对阀门实现远控，集控和自控的必不可少的驱动装置。
DZW型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。其产品派生产品可用大口径球阀，闸阀和风门等。都采用电力部标准“95”典设设计，多带2对无源干接点，满足更多需要，防护等级IP65（最高为67），力矩范围：50-10000N*M。
该装置功能齐全，性能可靠，控制系统先进，使用维护方便等特点。广泛用于电力，冶金，石油，化工，造纸，煤炭，给排水等。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
扬州良业阀门电装本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》
多回转电动电动装置按防类型分：有普通型、户外型和隔爆型
按控制方式分：有常规型、一体化型和智能一体化型
按连接型式分：有转矩型、电站型和推力型。
工作环境和主要技术参数
1电源：电机为三相交流，380V （特殊订货660V 或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2 工作环境：
2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
2.2 相对湿度：≤90%（25℃时）。
2.3防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
2.4防护等级：户外型和防爆型为IP65 （特殊订货IP67） 。
3 工作制：短时15分钟 （特殊订货30分钟） 。
DZW系列多回转电动装置性能参数表
|
型 号
|
公称
转矩
(N.m)
|
最大控制转矩
(N.m)
|
最小控制转矩
(N.m)
|
输出轴转圈数
(圈)
|
允许通过阀杆直径
(mm)
|
手动速比
|
输出转速
(r/min)
|
电机
功率
(kw)
|
|
DZW5
|
50
|
75
|
≤25
|
150
|
28
|
1∶1
|
18
|
0.12
|
|
DZW10A
|
100
|
150
|
≤50
|
160
|
24、36
|
0.25
0.37
|
|
DZW15A
|
150
|
225
|
≤75
|
|
DZW20A
|
200
|
300
|
≤100
|
40
|
0.55
0.75
|
|
DZW20A(Ⅰ)
|
28
|
|
DZW30A
|
300
|
450
|
≤150
|
40
|
24
|
0.75
|
|
DZW30A(Ⅰ)
|
28
|
|
DZW45A
|
450
|
675
|
≤225
|
110
|
48
|
24
|
1.1
|
|
36
|
1.5
|
|
DZW60A
|
600
|
900
|
≤300
|
24
|
1.5
|
|
36
|
2.2
|
|
DZW90
|
900
|
1350
|
≤450
|
60
|
24
|
2.2
|
|
DZW90(Ⅰ)
|
48
|
36
|
3.0
|
|
DZW120
|
1200
|
1800
|
≤600
|
60
|
24
|
3.0
|
|
DZW120(Ⅰ)
|
48
|
|
DZW180
|
1800
|
2160
|
≤900
|
140
|
70
|
25∶1
|
24
|
4.0
|
|
36
|
5.5
|
|
DZW250
|
2500
|
3000
|
≤1250
|
24
|
5.5
|
|
DZW350
|
3500
|
4200
|
≤1750
|
75
|
13∶1
|
18
|
7.5
|
|
DZW500
|
5000
|
6000
|
≤2500
|
10
|
|
DZW800
|
8000
|
9600
|
≤4000
|
120
|
80
|
90∶1
|
12
|
13
|
|
DZW1000
|
10000
|
12000
|
≤5000
|
100
|
15
|
注：(Ⅰ)表示电站型
该产品电气控制是根据原电力部规划设计总院制定的阀门电动装置《95典设》设计，其行程控制机构设置开、关各四只微开关，设有51芯接线端子，用户可根据自己的控制线路选用，接线方便。
|
