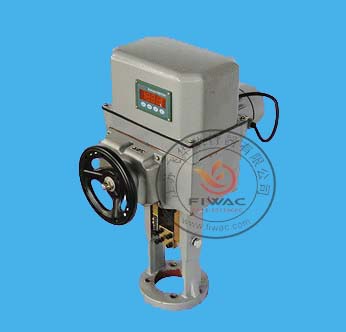

SKZ型系列电动执行器是新一代的机电一体化产品，由单片微处理器和外围芯
片组成控制单元，接受标准信号，经CPU运算处理后，直接带动调节阀位移的执行
机构。执行机构各安装尺寸及力矩达到原标准型号一致，用户不需另外设计尺寸．
广泛应用于发电、冶金、石油、化工、轻工等；
特点
●仅需配上输入信号线及单相交流电源，即可控制运转。无需配伺服放大器
●调节无需开盖，通过操作面板就可以实现，操作简单易懂
●采用4位高亮度LED数码管，可以准确而又清晰显示运行状态及报警信息
●控制过程中设有断信号设定功能
●位置发送器采用齿轮式传动，确保限位可靠准确
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
型号编制说明
SKZ-310(H)
SK：机电一体化型 Z：直行程 310：输出力
H：有“H”为户外型；无“H”为标准型(选择项)
技术参数
|
项目名称 |
SKZ标准型(不带H) |
SKZ户外型(带H) |
控制
机构 |
输入信号 |
4-20mAdc；0-10VDC；1-5VDC；低电平开关量 |
|
反馈信号 |
4—20mAdc |
|
死区 |
0．4％—3％ |
|
基本误差 |
±2．5％ |
|
回差 |
≤1．5％ |
|
限位 |
开侧，闭侧 |
|
开度检测 |
精密导电塑料电位器 |
动力 |
动力 |
220V，50Hz |
|
驱动电机 |
伺服电机 |
|
附属机构
|
加热器 |
选择件 |
|
手动机构 |
手轮 |
安装
条件 |
环境温度 |
无加热器—25℃～+70℃ |
|
相对湿度 |
<95％ |
|
环境气体 |
无腐蚀性气体 |
|
接线口 |
十四线插头 |
接线柱 |
|
防护等级 |
|
IP65 |
型号与规格
|
型号
|
额定负载
(N)
|
额定行程
(mm)
|
全行程时间
(S)
|
额定电流
(A)
|
质量
(Kg)
|
|
SKZ-310 |
4000 |
10
|
8
|
0.65 |
50 |
|
16
|
12.5
|
|
25
|
20
|
|
30
|
24
|
|
SKZ410
|
6400 |
18
|
16
|
0.65 |
50 |
|
30
|
24
|
|
40
|
32
|
|
60
|
50
|
|
SKZ-510
|
16000 |
30
|
16
|
1.5 |
95 |
|
50
|
30
|
|
60
|
40
|
|
100
|
60
|
|
SKZ-610
|
25000 |
30
|
16
|
2.5 |
110 |
|
50
|
30
|
|
60
|
40
|
|
100
|
60
|
安装尺寸
SKZ与DKZ的安装尺寸完全相同，请参见DKZ(ZKZ)型系列电动执行器
的表3， 表4
订货须知
订货时请用户提供以下资料：
●电动执行器名称，型号，行程
●其它特殊要求(如防护等级要求)
●行程可以根据用户特殊设计，输出轴用开合螺母连接时请用户说明
|
