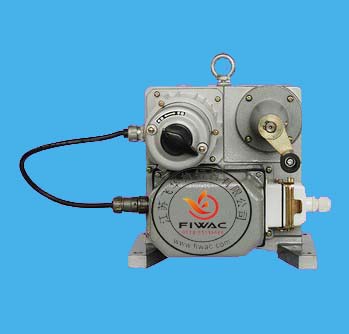

DKJ型角行程电动执行机构是DDZ-Ⅱ、Ⅲ型系列仪表中的执行单元，与DDZ-Ⅱ、
Ⅲ型控制单元仪表配套使用.它以交流电源为动力，接受统一的标准信号4～20mA,dc
(或0～10mA,dc)，输入信号和位置发送器的反馈信号，通过伺服放大器的比较后，
输出开关信号，驱动电机，经过机械减速，将输入信号转换成相对应的输出轴转角位
移：自动地操纵风门挡板，蝶阀，球阀等装置，完成系统的自动调节任务：它广泛应
用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系
统中.
特点
●位置发送器采用齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型伺服电机
型号编制说明
DKJ-210(CX)
DK：普通型J：角行程210：输出力矩
C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
技术参数
|
项目名称 |
DKJ系列 |
控制
机构 |
输入信号 |
无 |
|
反馈信号 |
0～10mAdc 4～20mAdc |
|
死区 |
0.4％～3％ |
|
基本误差 |
±2.5％ |
|
回差 |
≤1.5％ |
|
限位 |
开侧，闭侧 |
|
开度检测 |
精密导电塑料电位器 |
动力 |
动力 |
220V，50Hz |
|
驱动电机 |
伺服电机 |
|
附属机构
|
加热器 |
选择件 |
|
手动机构 |
手轮 |
安装
条件 |
环境温度 |
无加热器-25℃～+70℃ |
|
相对湿度 |
<95％ |
|
环境气体 |
无腐蚀性气体 |
|
接线口 |
十四线插头 |
|
防护等级 |
|
型号与规格
|
型号
|
出轴转矩(Nm)
|
额定转角
|
全行程时间(S)
|
额定电流(A)
|
质量(Kg)
|
|
DKJ-210
|
100
|
90°
|
100±20
|
0．5
|
31
|
|
DKJ-310
|
250
|
90°
|
100±20
|
0．65
|
48
|
|
DKJ-410
|
600
|
90°
|
100±20
|
1．5
|
86
|
|
DKJ-510
|
1600
|
90°
|
100±20
|
2．5
|
125
|
|
DKJ-610
|
4000
|
90°
|
100±20
|
4．5
|
125
|
|
DKJ-710
|
6000
|
90°
|
100±20
|
8
|
145
|
|
