用途

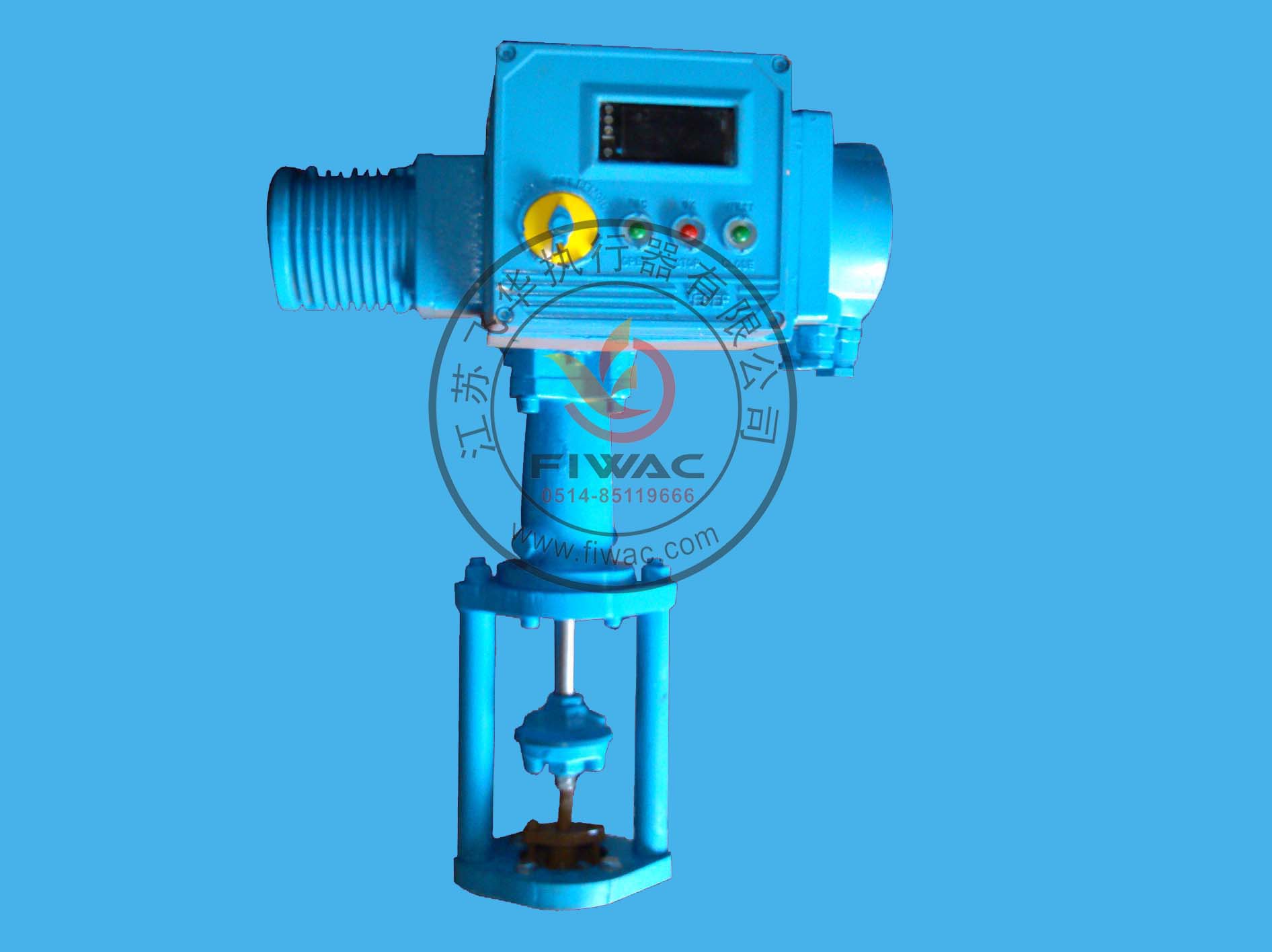

非侵入式F-2SB3系列直行程电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。
特点
1、非侵入式设计，采用非接触式感应元件。
2、人机界面，采用高亮度、高对比度显示器。全中文菜单，方便用户进行设置与调试。
3、红外遥控，使用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
4、精确定位，准确的阀门定位。采用数字传感器对阀门位置进行精确定位和监测。
5、控制模式，多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。
6、信号自由组态，最多可输出6路接点信号,具有12种状态信号供用户选择使用，每路信号可自由定义。
7、相序自动校正，执行机构旋向可自由设定，可自动校正电源相序，接线时无需考虑电源相序。
8、缺相保护，具有电源缺相和输出缺相保护功能。
9、电子制动，采用电子能耗制动方式，防止电机惰走，且制动强度可设定，无机械磨损，无需维护。
10、故障诊断，内部CPU不断收集执行机构的各种信息，监控执行机构的运行状态，经过自诊断发出各种报警和故障信息，方便用户及时快速地处理故障。
11、紧急操作，优先响应“紧急”开关量输入信号，一旦有效，执行机构运行至事先设定的紧急位置。
12、调试方便，仅需设定与记录阀门开、关方向终端位置，调试工作即可完成。
技术参数
|
环境温度
|
-20℃～+70℃（可接受特殊订货）
|
|
工作制式
|
S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。
|
|
电源
|
三相：380V AC 50Hz
|
|
单相：220V AC 50Hz
|
|
防护等级
|
IP67，IP68（特殊订货）
|
|
位置重复偏差
|
≤0.1mm
|
|
转矩重复精度
|
≤7%
|
|
连接标准
|
GB12222、GB12223、JB2920
|
|
基本误差
|
≤±1%（调节型）
|
|
回差
|
≤1%（调节型）
|
性能参数表
|
型 号
|
F-2SB3510
|
F-2SB3511
|
F-2SB3512
|
|
控制
推力
|
最大值(kN)
|
6.3
|
12.5
|
25
|
|
最小值(kN)
|
4
|
8
|
16
|
|
法兰号按
GB12222（IS05210）
|
F07，F10
|
|
输出速度（mm/min）
|
20～160
|
