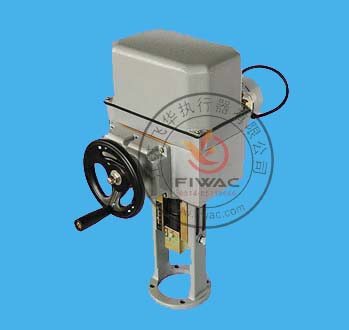

DKZ(ZKZ)型电动直行程电动执行机构以单相交流电源为动力，当与伺服放大器
配合时，接受统一的标准信号4mA—20mAdc(或0—10mAdc)，将此信号转换成相对应
的机械直线位移，操纵简单，双座调节阀，套筒阀等，执行过程系统的调节任务：
特点
●位置发送器采用齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型伺服电机
型号编制说明
DKZ-310(CXH)
DK：普通型 Z：直行程 310：输出力
H：有“H”为户外型；无“H”为标准型(选择项)
C：有“C”表示反馈信号4-20mA， 无“C”表示反馈信号0-10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
技术参数
|
项目名称 |
DKZ标准型(不带H) |
DKZ户外型(带H) |
控制
机构 |
输入信号 |
无 |
|
反馈信号 |
0—10mAdc 4—20mAdc |
|
死区 |
0．4％—3％ |
0．4％—3％ |
|
基本误差 |
±2．5％ |
±2．5％ |
|
回差 |
≤1．5％ |
≤1．5％ |
|
限位 |
开侧，闭侧 |
开侧，闭侧 |
|
开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
动力 |
动力 |
220V，50Hz |
220V，50Hz |
|
驱动电机 |
伺服电机 |
伺服电机 |
|
附属机构
|
加热器 |
选择件 |
选择件 |
|
手动机构 |
手轮 |
手轮 |
安装
条件 |
环境温度 |
无加热器—25℃～+70℃ |
无加热器—25℃～+70℃ |
|
相对湿度 |
<95％ |
<95％ |
|
环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
|
接线口 |
十四线插头 |
接线柱 |
|
防护等级 |
|
IP65 |
型号与规格
表2
|
型号
|
额定负载
(N)
|
额定行程
(mm)
|
全行程时间
(S)
|
额定电流
(A)
|
质量
(Kg)
|
DKZ-310
DKZ-310H |
4000 |
10
|
8
|
0．65 |
50 |
|
16
|
125
|
|
25
|
20
|
|
30
|
24
|
|
DKZ-410
DKZ-410H
|
6400 |
18
|
16
|
0．65 |
50 |
|
30
|
24
|
|
40
|
32
|
|
60
|
50
|
DKZ-510
DKZ-510H |
16000
|
30
|
16
|
1．5 |
95 |
|
50
|
30
|
|
60
|
40
|
|
100
|
60
|
DKZ-610
DKZ-610H |
25000 |
30
|
16
|
2．5 |
110 |
|
