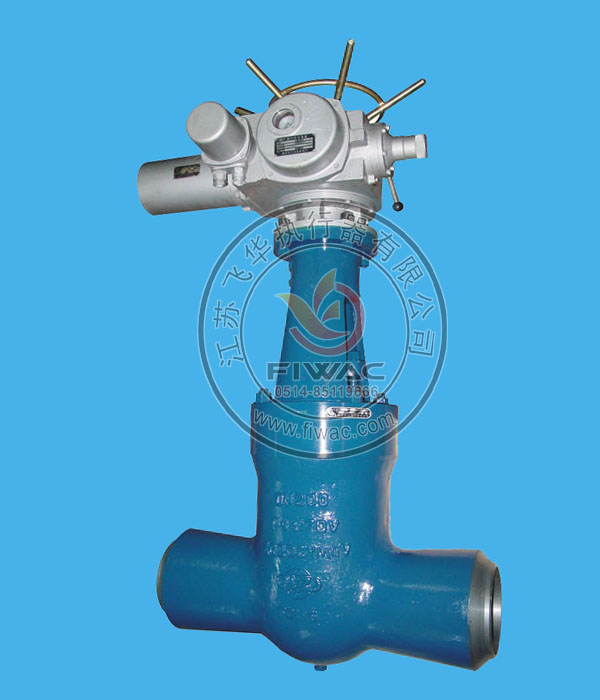

楔式电动闸阀Z940H/Y-40 DN50-DN350 |
| 发布日期：2015-06-27 08:54:28 |
|
|
 |
主要外形和连接尺寸 单位Unit：mm
|
公称通径
|
主要外形尺寸和连接尺寸
|
电动装置
|
WT
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
H
|
|
Z940H/Z941Y-16C Z940/Z941Y-16P Z940/Z941Y-16R Z940/Z941W-16P Z940/Z941W-16R Z940/Z941-16I
|
|
40
|
240
|
145
|
110
|
85
|
16
|
3
|
4-18
|
595
|
DZWl5
|
56
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4-18
|
653
|
DZW20
|
59
|
|
65
|
270
|
180
|
145
|
120
|
18
|
3
|
4-18
|
665
|
DZW20
|
62
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-18
|
725
|
DZW20
|
74
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-18
|
787
|
DZW20
|
92
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-23
|
955
|
DZW30
|
161
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-23
|
1105
|
DZW30
|
219
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-25
|
1343
|
DZW45
|
376
|
|
300
|
500
|
460
|
410
|
375
|
30
|
3
|
12-25
|
1516
|
DZW60
|
484
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-25
|
1678
|
DZW60
|
695
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-30
|
1849
|
DZW90
|
977
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20-30
|
1937
|
DZW90
|
1033
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20-34
|
2234
|
DZWl20
|
1087
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20-41
|
2432
|
DZWl80
|
1357
|
|
700
|
900
|
910
|
840
|
788
|
50
|
5
|
24-41
|
2489
|
DZW250
|
1481
|
|
800
|
1000
|
1020
|
950
|
898
|
52
|
5
|
24-41
|
2643
|
DZW350
|
1845
|
注 :DN700、DN800的型号为Z942型。
主要外形和连接尺寸
|
公称通径
|
主要外形尺寸和连接尺寸
|
电动装置
|
WT
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-φd
|
H
|
|
Z940H/Z941Y-25C Z940/Z941Y-25P Z940/Z941Y-25R Z940/Z941W-25P Z940/Z941W-25R Z940/Z941Y-25I
|
|
40
|
240
|
145
|
110
|
85
|
18
|
3
|
4-18
|
595
|
DZW15
|
60
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4-18
|
653
|
DZW20
|
64
|
|
65
|
270
|
180
|
145
|
120
|
22
|
3
|
8-18
|
665
|
DZW20
|
65
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8-18
|
725
|
DZW20
|
79
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8-23
|
787
|
DZW20
|
98
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8-25
|
902
|
DZW30
|
154
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8-25
|
955
|
