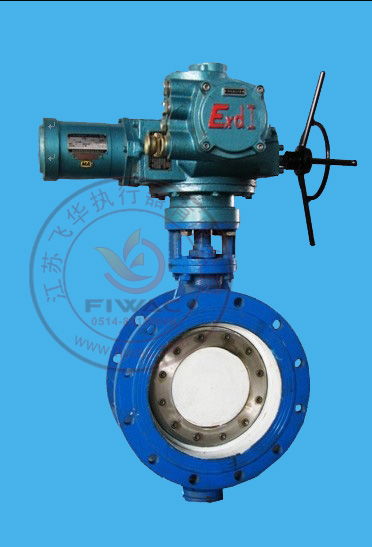

防爆电动蝶阀D941H/X-10 DN40-DN12000

发布日期:2015-06-27 08:54:28

电动对夹硬密封蝶阀主要特点

D943电动对夹硬密封蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质,D943电动对夹硬密封蝶阀的主要特点有:
1、适用温度-20~+425℃;
2、工作压力大,耐磨损,使用寿命长,启闭时间迅速;
3、D943电动对夹硬密封蝶阀密封性能好,具有自动定心作用,泄漏量小;
上海一环生产的电动对夹硬密封蝶阀已被广泛应用于电厂、钢厂、食品、化工、饮料、医药、石化、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

电动法兰硬密封蝶阀适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

电动法兰硬密封蝶阀结构

D973H电动对夹硬密封蝶阀结构图1

D943H电动对夹硬密封蝶阀 结构图1
 D973H电动对夹硬密封蝶阀结构图2

D943H电动对夹硬密封蝶阀 结构图2

D943H-10/16/25电动法兰硬密封蝶阀主要外形连接尺寸
公称
通径
(DN)
主 要 尺 寸 法 兰 尺 寸 和 螺 栓 规 格
1.0 MPa 1.6 MPa 2.5 MPa
L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M
50 43 530 112 125 Ф18 125 Ф18 125 Ф18
65 46 530 115 145 Ф18 145 Ф18 145 Ф18
80 49 565 120 160 Ф18 160 Ф18 160 Ф18
100 56 600 138 180 Ф18 180 Ф18 190 Ф23
125 64 640 164 210 Ф18 210 Ф18 220 Ф27
150 70 705 175 240 Ф23 240 Ф23 250 Ф27
200 71 775 208 295 M20 295 M20 310 M24
250 76 945 243 350 M20 355 M24 370 M27
300 83 1070 283 400 M20 410 M24 430 M27
350 92 1140 310 460 M20 470 M24 490 M30
400 102 1210 340 515 M24 525 M27 550 M33
450 114 1335 380 565 M24 585 M27 600 M33
500 127 1415 410 620 M24 650 M30 660 M33
600 154 1605 470 725 M27 770 M33 770 M36
700 165 1844 550 840 M27 840 M33 875 M39
800 190 2040 640 950 M30 950 M36 990 M45
900 203 2255 710 1050 M30 1050 M36 1090 M45
1000 216 2380 770 1160 M33 1170 M39 1210 M52
1200 254 2640 890 1380 M36 1390 M45 1420 M52
