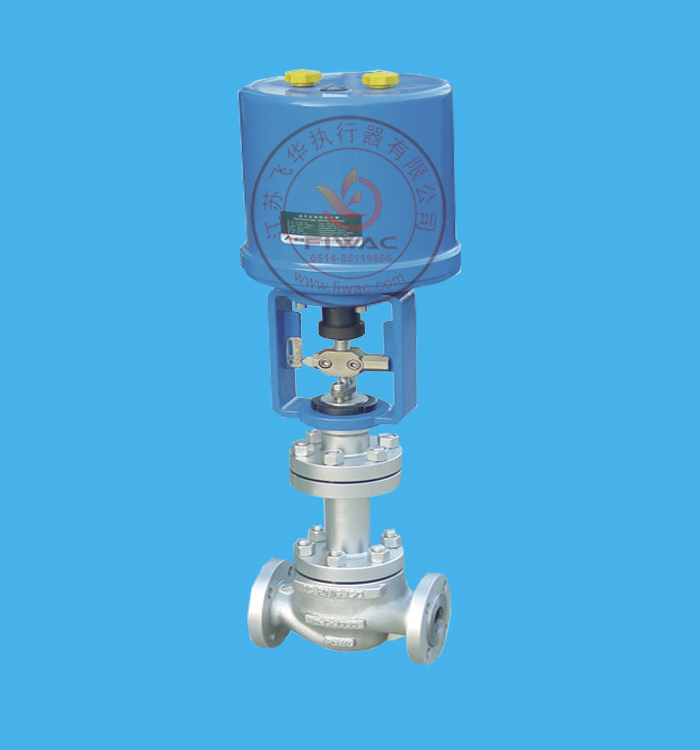

电动波纹管调节阀T941H-16P DN50-DN500 |
| 发布日期：2015-06-27 08:54:28 |
|
|
 |
电动波纹管调节阀 主要技术参数
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
公称压力(MPa) |
1.6、2.5、4.0、6.4 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|
阀盖形式 |
波纹管密封型-40～+350℃ |
|
压盖形式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
阀芯形式 |
单座式、套筒式 |
|
流量特性 |
等百分比、直线型 |
|
配置执行器类别 |
3810系列、PSL系列等电动执行器(客户指定品牌亦可) |
|
执行器参数 |
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
|
环境温度：-25～+70℃、环境湿度：≤95% |
四、电动波纹管调节阀 主要零件材料
|
1 |
阀体 |
WCB |
304 |
316 |
316L |
|
2 |
垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
3 |
阀座/套筒
|
304 |
304 |
316 |
316L |
|
4 |
阀芯 |
304 |
304 |
316 |
316L |
|
5 |
导向套/并帽 |
304 |
304 |
316 |
316L |
|
6 |
中垫 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
7 |
阀盖 |
WCB |
304 |
316 |
316L |
|
8 |
阀杆 |
304 |
304 |
316 |
316L |
|
9 |
波纹管 |
304 |
304 |
316 |
316L |
|
10 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
11 |
填料压盖 |
WCB |
304 |
316 |
316L |
五、电动波纹管调节阀 主要性能指标
|
项目 |
指标值 |
|
基本误差% |
配3810L±2.5； 配PSL±1.0 |
|
回差% |
配381L ±2.0； 配PSL±1.0 |
|
死区% |
1.0 |
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
|
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
额定行程偏差% |
≤2.5 |
|
泄露量L/h |
0.01%×阀额定容量 |
|
可调范围R |
30：1 |
六、电动波纹管调节阀 外形图
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
760 |
910 |
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
810 |
950 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
365 |
365 |
425 |
430 |
445 |
660 |
680 |
690 |
748 |
740 |
780 |
820 |
880 |
|
H2 |
3810L |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
D |
3810L |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
PSL |
|
