广泛应用于工业驱动蝶阀，球阀，旋塞阀等做部分回转的阀门，产品性能稳定，做90度旋转，手电动自由切换，操作简单！防护等级IP65。

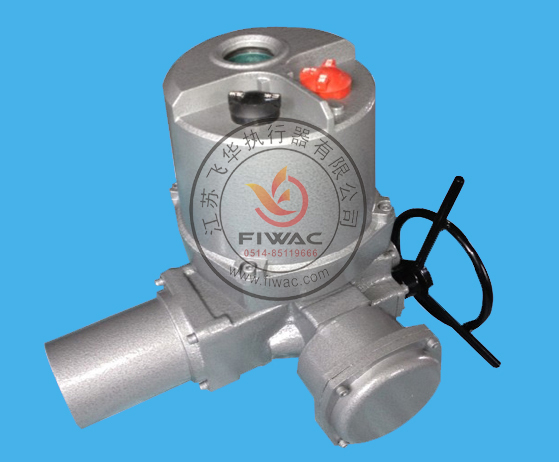

机电一体化DQ-Z多回转阀门电动装置把电气控制部分与常规电装合成一体简称整体式一体化电装。有一体化开关型，隔爆一体化开关型两种。
本系列电装对用户安装，调试，检修十分方便，可大大地节省安装费用，缩短安装周期，可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能，防护等级IP65（最高为67）。
整体开关型DQ-Z设有远程控制模块，远程带点动或联动操作，输出4-20mA电流反馈信号！
DQ-Z类不需配套的电控箱/柜集中控制，现场按钮现场控制，远程有DCS或PLC集中控制，同时输出相应的4-20mA反馈信号！
产品特点
传动机构的一体型设计，使产品具有体积小和简洁的外观。
所有结合部位均有密封措施，防护等级可达IP68(GB4208-93。
输出转矩100Nm-80000Nm。
容易调整的行程控制机构。
安全可靠、无切换手柄的全自动手／电动切换。
多种设计满足不同需要：户外型、防爆型、整体型、调节型。
连接尺寸、输出性能及电气接线等可根据用户的需要定制。
机电一体式（DQ-Z 型）部分回转电动装置技术参数：
|
基座号
|
型号
|
输出转矩（N·m）
|
最大阀杆直径（mm）
|
手动速比
|
输出转速（r/min）
|
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
|
电机功率（KW ）
|
DQ-Z 1
|
DQ-Z 5
|
50
|
22
|
88
|
-
|
0.03
|
-
|
0.06
|
-
|
-
|
|
DQ-Z 10
|
100
|
0.03
|
0.06
|
0.09
|
0.09
|
0.18
|
0.18
|
|
DQ-Z 20
|
200
|
28
|
0.06
|
0.09
|
0.12
|
0.12
|
0.25
|
0.25
|
|
DQ-Z 30
|
300
|
0.06
|
0.12
|
0.18
|
0.18
|
0.37
|
0.37
|
|
DQ-Z 2
|
DQ-Z 60
|
600
|
42
|
74
|
0.18
|
0.18
|
0.25
|
0.25
|
0.55
|
0.55
|
|
DQ-Z 90
|
900
|
50
|
0.18
|
0.25
|
0.37
|
0.37
|
0.75
|
0.75
|
|
DQ-Z 120
|
1200
|
0.18
|
0.37
|
0.55
|
0.55
|
1.1
|
1.1
|
|
DQ-Z 3
|
DQ-Z 200
|
2000
|
60
|
67
|
0.37
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
DQ-Z 250
|
2500
|
0.55
|
0.55
|
0.75
|
1.1
|
-
|
-
|
|
DQ-Z 300
|
3000
|
0.55
|
0.75
|
1.1
|
-
|
-
|
-
|
|
DQ-Z 400
|
4000
|
0.55
|
0.75
|
-
|
-
|
-
|
-
|
|
DQ-Z 500
|
5000
|
0.75
|
1.1
|
-
|
-
|
-
|
-
|
注：粗线框内为常规供货
表2 叠加式（DDQ-Z 型）部分回转电动装置技术参数
|
型号规格
|
输出转矩（N·m）
|
最大阀杆直径（mm）
|
叠加减速机构
|
配用多回转电动装置型号
|
手动速比
|
输出转速（r/min）
|
电机功率（K-Z ）
|
|
型号
|
速比
|
DQ-Z 600
|
6000
|
80
|
J-Z 120
|
48
|
Z 30-18/20
|
48
|
0.375
|
0.55
|
|
DQ-Z 800
|
8000
|
100
|
J-Z 150
|
54
|
Z 45-24/20
|
54
|
0.44
|
1.1
|
|
DQ-Z 1000
|
10000
|
Z 60-24/20
|
0.44
|
1.5
|
|
DQ-Z 1200
|
12000
|
Z 60-24/20
|
0.44
|
1.5
|
|
DQ-Z 1600
|
16000
|
120
|
J-Z 180
|
60
|
Z 90-24/20
|
60
|
0.4
|
2.2
|
|
DQ-Z 2000
|
20000
|
Z 120-24/20
|
0.4
|
3
|
|
DQ-Z 3200
|
32000
|
160
|
J-Z 280
|
68
|
Z 180-18/20
|
1530
|
0.26
|
4
|
|
DQ-Z 4000
|
40000
|
Z 180-18/20
|
0.26
|
4
|
|
DQ-Z 6300
|
63000
|
180
|
J-Z 400
|
68
|
Z 250-18/20
|
1530
|
0.26
|
5.5
|
|
DQ-Z 8000
|
80000
|
Z 350-18/20
|
1360
|
0.26
|
7.5
|
注：如需不同转速请与本公司联系。
订货应提供如下资料：
1、本装置一般按右旋关闭阀门调整出厂，如左旋关闭的阀门选配电装时应特殊说明;
2、注明阀门全行程的总圈数;
3、订购落地支架应注明上传或下传;
4、用户如要我厂协助选订本装置需提供;
4-1、阀门种类、型号、规格、阀杆直径和旋向;
4-2、介质参数，如温度、压力等;
4-3、如防护等级需IP65，用户订货时需指明。
