电动装置电动执行器调节型模块PT-3D-J 电动阀门控制器

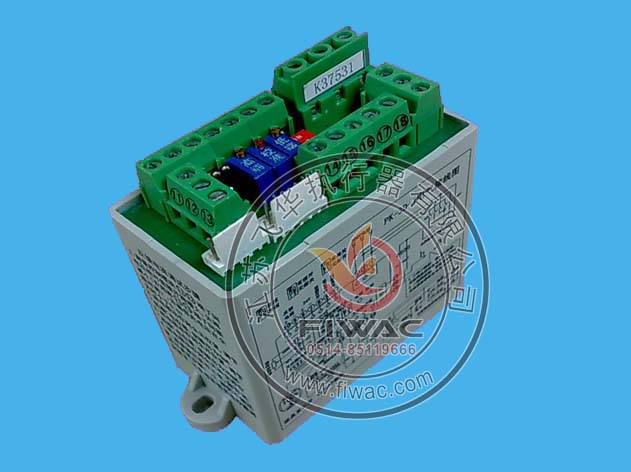

PT-3C-R型控制模块尺寸很小，它以AC380V三相交流电作为电源，接受来自PLC、DCS系统或其它控制器的DC4~20mA信号，配接控制电机正、反转的小型三相交流接触器，控制执行
器进行阀位调节，适用于不频繁动作的场合。PT-3C-R型控制模块采用先进的混合集成电路，包含完整的保护功能。

一、主要技术特点
  ·输入电压范围：AC340V～420V。
  ·三相三线制、三相四线制均适用。
  ·可自动校正三相电源的相序而正确执行对阀门的开、关控制，用户可随意接入电动执行器的三相电源。
·输入/输出信号通道均经过光电隔离（可承受2000V浪涌电压）。
  ·位置反馈4～20mA信号负载电阻：50Ω～700Ω,精度：0.5%；三电位器调节技术可一次调好4～20mA反馈信号，大大简化调节过程。
  ·正作用/反作用选择通过模块上的拨码开关完成。
  ·可检测三相电源的缺相。当电源缺相时，LED灯点亮报警，自动禁止执行器的一切电动操作，直到电源三相供电正常为止。
  ·若输入信号丢失，执行器将根据用户事先在模块上的拨码选择使阀门保持原位不动，或动作到阀门全开的位置，或动作到阀门全关的位置。
  ·工作温度范围：-20℃～+65℃。
二、位置电位器
    位置电位器的阻值应≥1KΩ
三、使用方法
1、接线与拨码选择
 ·严格按图1所示完成模块与小型交流接触器、执行器的接线；若电机无温度开关引出线，则应将模块上的此两接线端短接。
 ·用万用表检查模块与交流接触器、电机连线，确保无短路现象。
 ·将阀位反馈输出、控制信号输入按图1接线。
·1·
 ·“正作用、反作用”选择，“输入信号”丢失后执行器动作方式的选择，由用户根据现场要求按照图1所示通过拨码开关选定。（“正作用、反作用”不能同时拨为有效）

 ·以上连线检查无误后，接入380V电源线。
2、调试
 ·先通过执行器上的手轮将执行器动到全行程的中间位置。
 ·接通AC380V电源，此时电源指示灯点亮，将控制开关切换至“现场”位置。按下“关”按钮，此时执行器应向关方向动作；按下“开”按钮，此时执行器应向开方向动作；放手后执行器应停止动作；若执行器开关方向相反，应将接电机的任意两根线互换一下接好。
 ·正作用时位置反馈4～20mA信号调节。将执行器动作到关位，调节“调零”电位器，使两测试点的电压差约为零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将执行器动作到开位，调节“20mA”电位器使输出信号为20mA。上述调节只需一次即可完成。注意：当阀位由关到开时，阀位电位器中心抽头对地GND电压的绝对值应由小到大变化。
·1·
 ·反作用时位置反馈20 mA（0%）～4mA（100%）的调节：将执行器动作到开位，调节“调零”电位器，使

两测试点的电压差约为零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将执行器动作到关位，调节
“20mA”电位器使输出信号为20mA。上述调节只需一次即可完。

“调零”、“4mA”和“20mA”电位器均是顺时针方向旋转输出信号增大，逆时针方向旋转输出信号减小，如发现顺时针旋转上述电位器时，输出信号减小，请将阀位电位器除中心抽头外的两根线调换一下。

注： 本厂所采用之电位器均为精密多圈电位器，可旋转约25圈。
·为了保证执行器在自动控制中的定位精度，必须调节灵敏度。灵敏度小，定位精度高，但容易产生振荡；灵敏度大，不容易产生振荡，但定位精度差。调节“灵敏度”电位器可在二者之间取折衷，使其不产生振荡为最佳调节值。
现场控制：将控制开关切换至“现场”位置，然后按“关”、“开”按钮即可实现对执行器的关、开控制。
远程控制：将控制开关切换至“远方”位置，即可进行远程控制。
