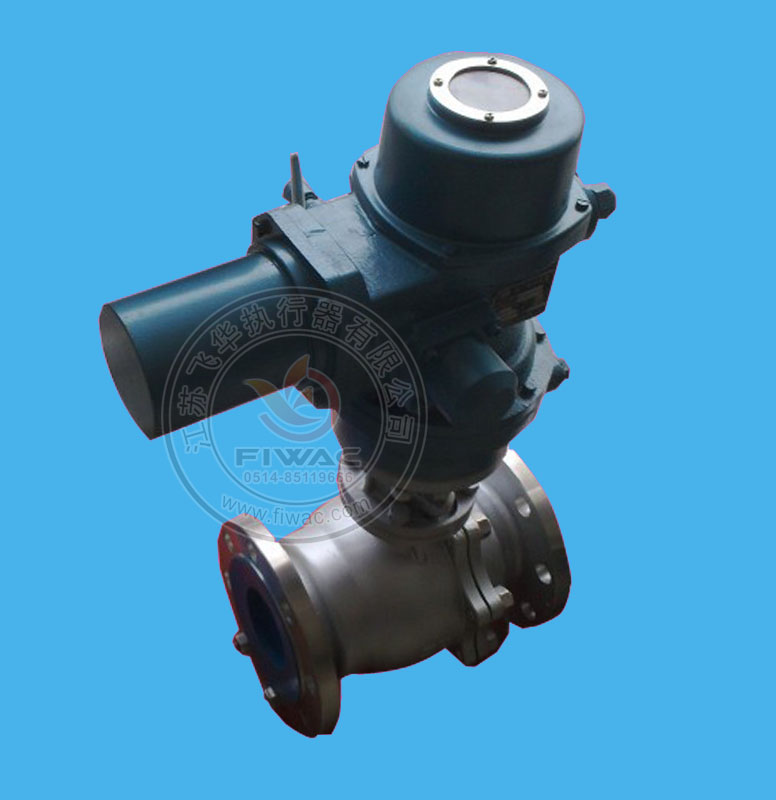

电动法兰球阀Q941F-25C DN50-DN350

发布日期:2015-06-27 08:54:28

Q941F电动球阀,电动法兰球阀,电动不锈钢球阀, 销售Q941F电动球阀,供应电动法兰球阀,生产电动不锈钢球阀,Q941F电动球阀生产商,电动法兰球阀价格,电动不锈钢球阀行情,Q941F电动球阀规格,电动法兰球阀厂家,电动不锈钢球阀厂商

电动球阀型号有:Q941F16CDN32/ Q941F16CDN50/ Q941F16CDN65/ Q941F16CDN80/ Q941F16CDN100/ Q941F16CDN150/ Q941F16CDN200/, Q941F25CDN32/ Q941F25CDN50/ Q941F25CDN65/ Q941F25CDN80/ Q941F25CDN100/ Q941F25CDN150/ Q941F25CDN200/,Q941F16PDN32/ Q941F16PDN50/ Q941F16PDN65/ Q941F16PDN80/ Q941F16PDN100/ Q941F16PDN150/ Q941F16PDN200/, Q941F25PDN32/ Q941F25PDN50/ Q941F25PDN65/ Q941F25PDN80/ Q941F25PDN100/ Q941F25PDN150/ Q941F25PDN200/

    Q941F电动球阀是阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。电动球阀按其密封性能可分软密封阀座及金属密封阀座,软密封阀座适用于温度≤180°的场合,金属硬密封阀座适用于温度≤425°的场合。电动球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点

1、流体阻力小,电动球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、电动球阀止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且电动球阀的密封能力随着介质压力的增高而增大。
4、电动球阀阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故电动球阀的使用寿命长。
6、电动球阀采用下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、电动球阀具有防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

技术参数和性能





LY系列电动球阀执行器技术参数

Q941F电动球阀阀体参数

电源

AC110、220、380V/DC24、220V

公称通径

DN15~200mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6、2.5、4.0、6.4、10MPa

任选功能

开关型、触点型、开度信号、智能调节型

阀轴材质

碳钢、不锈钢

动作范围

0~90°±5°

阀体材质

球墨铸铁、碳钢、304/316/316L不锈钢

动作时间

15秒/30秒/60秒

球体材质

304/316/316L不锈钢

环境温度

-30°~60°

阀座密封

PTFE、PPL、金属密封

手动操作

附带手柄操作

温   度

PTFE≤180℃、PPL≤350℃、金属密封≤450℃

限   位

电气、机械二重限位

适用介质

水、石油、粘性流体、浆料、强氧化性介质等

防护等级

IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)

输入信号

0-10,1-5VDC/4-20mA(智能调节型)

特   点

连线简单,结构紧凑、阻力小、动作稳定



外形尺寸

公称通径DN

L

L1

W

H

D

D1

额定功率

额定电流

压力

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5

1.6/2.5




15

130

119

110

256

95

65

15W

0.1A

20

140

119

110

260

105

75

15W

0.1A

25

150

155

132

266

115

86

15W

0.2A

32

165

155

132

270

136

100

15W

0.2A

40

180

208

165

312

146

110

25W

0.5A

50

200

208

165

325

160

125

25W

0.5A

65

220

208

165

336

180

145

25W

0.5A

80

250

256

211

365

195

160

50W

0.8A

100

280

256

211

400

215/230

180/190

90W

1.0A

125

320

256

211

420

245/270

210/220

90W

1.0A

150

360

288

235

440

280/300

240/250

120W

1.2A

200

400

288

235

470

335/360

295/310

150W

1.2A

订货说明

1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V

注意事项:

1:请务必接对电源相序,以免阀门或执行器损坏。
2:通电时禁止手动操作。
3:户外使用时最好给电动执行器外加防护盖子,防止老化。
4:开盖后应拧紧密螺丝,防止进水或灰尘进入电动执行器内部。
5:请不要安装在易爆气体周围,如需防爆订货时请说明。
6:请确定输入电压和配线接点是否正确。
7:禁止超负荷使用电动执行器。
