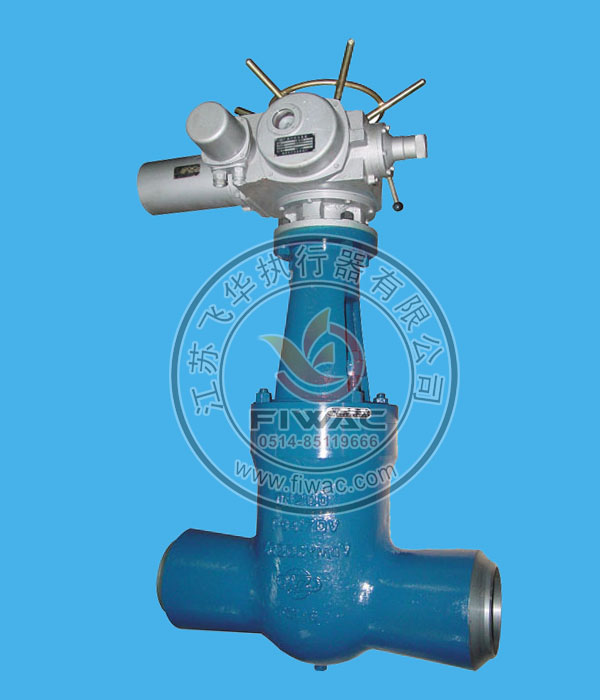

一、高温高压焊接截止阀产品用途
J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
二、高温高压焊接截止阀产品特点
1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠
三、执行标准
◇设计标准：JB/T 3595/E101
◇结构长度：JIS E101
◇对焊端：ANSI B16.25
◇试验与检验：JIS E101
◇压力-温度：JB/T 3595
◇产品标识：GB/T 12220
◇供货规范：JIS E101
四、性能参数
|
型号
|
J61H-200V
|
J41Y-200V
|
|
工作压力（MPa）
|
19.6
|
15.58
|
6.96
|
19.6
|
15.58
|
6.96
|
|
适用温度（℃）
|
≤200
|
≤450
|
≤570
|
≤200
|
≤450
|
≤570
|
|
适用介质
|
水、蒸汽等
|
|
材料
|
阀体、阀盖
|
铬钼钒钢
|
|
阀瓣
|
铬钼钒钢＋堆焊硬质合金
|
|
阀座
|
铬钼钒钢＋堆焊硬质合金
|
|
阀杆
|
铬钼钒钢
|
五、高温高压电站截止阀主要外形和连接尺寸
|
公称通径DN
|
主要外形尺寸和连接尺寸(mm)
|
重量(kg)
|
|
L
|
D1
|
D2
|
D3
|
α
|
H
|
Do
|
|
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
|
|
10
|
120
|
12
|
25
|
/
|
37.5
|
185
|
140
|
2.8
|
|
15
|
150
|
17
|
36
|
/
|
37.5
|
247
|
200
|
7.5
|
|
20
|
135 170
|
22
|
42
|
/
|
37.5
|
248
|
200
|
9
|
|
25
|
135 170
|
26
|
42
|
/
|
37.5
|
248
|
240
|
9.5
|
|
32
|
170 180
|
31
|
44
|
/
|
37.5
|
248.5
|
280
|
15
|
|
40
|
230
|
38
|
60
|
/
|
37.5
|
440
|
280
|
23
|
|
50(1)
|
250
|
50
|
82
|
/
|
32
|
450
|
320
|
60
|
|
50(2)
|
320 350
|
50
|
82
|
/
|
32
|
450
|
320
|
64
|
|
65
|
370 260
|
69
|
100
|
110
|
32
|
669
|
400
|
74
|
|
80
|
400 430 470
|
84
|
108
|
130
|
32
|
669
|
450
|
112.5
|
|
100
|
455 560
|
107
|
144
|
165
|
32
|
755
|
500
|
178.5
|
|
