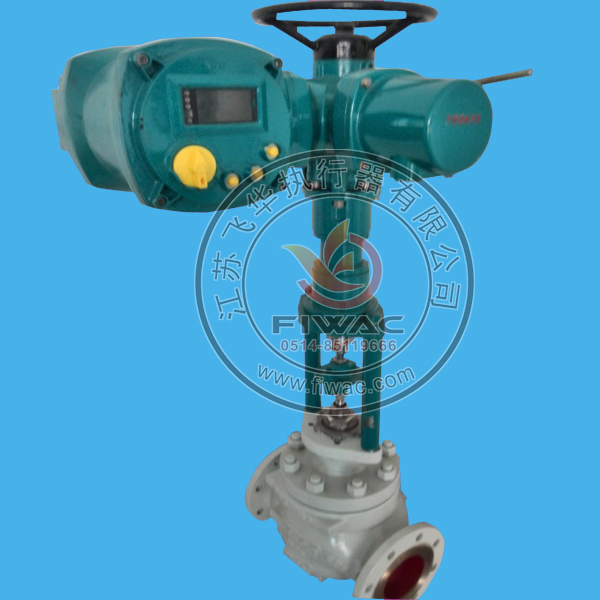

2sa8511 electric control valve

Date:2015-06-27 08:54:28
    产品介绍

 用途

    2SB8系列智能型直行程电动执行机构是开环/闭环控制系统中各类电动阀门的驱动装置,用以对阀门的开启、关闭以及自动控制,2SB8系列为输出推力的电动执行机构,可以准确地按控制指令动作,是对阀门实现远控、集控和自动控制必不可少的驱动装置。
    本系列产品不仅可用于电站,还可以用于石化、冶金、矿山、公用事业等。

特点

    1. 变频调速  可按用户要求对执行机构的开、关向速度进行分别设定。
    2. 缓开、缓闭功能 执行机构可以在任意位置缓开、缓闭,有效防止了冲击载荷对阀门及执行机构可能造成的损伤。
    3. 相序自纠正  执行机构旋向可自由设定,可自动校正电源相序,接线时不必考虑电源相序。
    4. 缺相保护  具有电源缺相和输出缺相保护功能。
    5. 非侵入式  就地操作器件采用非接触感应元件,现场调试无需打开罩盖。
    6. 人机界面  采用高清晰度、高对比度的LCD显示,绿色背景灯,全中文菜单,方便用户进行设置与调试。
    7. 遥控  使用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
    8. 精确定位  准确的阀门定位。采用数字传感器对阀门位置进行精确监测。
    9. 控制模式  多种远方控制方式供用户选择,远方控制信号均与内部实现电气隔离。
    10. 信号自由组态  最多可输出8路接点信号供用户选择使用,每一路信号可自由定义。
    11. 自诊断  强大的故障自诊断功能和运行数据记录功能,方便用户及时快速地处理故障,掌握设备运行状态。
    12. 总线技术  具有Profibus、FF和工业以太网等多种总线通信模块。
    13. 远程诊断  具有在线远程诊断功能。



技术参数

 环境温度

 -25℃~+70℃(可接受特殊订货)

 环境湿度

 ≤95%(+25℃时)

 电机工作制式

 S2-15min,短时工作制。

 S5包括电制动的断续周期工作制,允许最大工作次1200c/h,最小负载持续率10%。

 电源

 三相  380V AC 50Hz

 单相  220V AC 50Hz

 防护等级

 IP68

 防爆标志(特殊订货)

 ExdⅡBT4、ExdⅡCT4

 行程精度

 ≤0.1%

 推力精度

 ≤10%

 基本误差

 ≤±1%

 回差

 ≤1%

 法兰连接标准

 GB12222



性能参数表

1.  2SB85系列智能型直行程电动执行机构性能参数表

型号

控制推力

输出速度(mm/min)

 行程(mm)

配置

最小值(KN)

最大值(KN)

2SB8511

4

8

25~200

50~400

2SA8511﹢L025(F07)

2SB8512

8

15

2SA8512﹢L025(F10)

2SB8521

15

30

30~240

63~400

2SA8521﹢L050

2SB8522

25

50

80~400

2SA8522﹢L100

2SB8531

50

100

35~280

80~400

2SA8531﹢L100

2SB8532

90

180

40~320

100~400

2SA8532﹢L200
