Explosion-proof electric butterfly valve

Date:2015-06-27 08:54:28

防爆电动三偏心对夹蝶阀产品详情

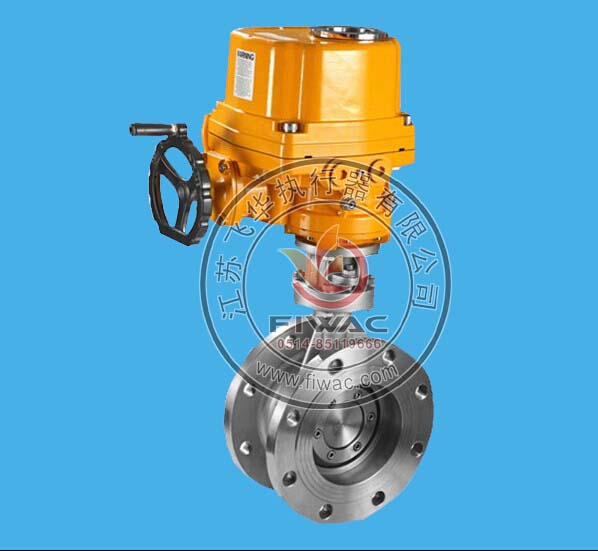

D973H防爆电动三偏心对夹蝶阀
 1.多层次硬密封蝶阀密封是采用软硬层金属片层叠成,通过高精度机械加工成形,嵌装在蝶板上与阀座吻合,具有金属密封和弹性密封的双重优点,无论在低温和高温情况下,均具有优良的密封性能.
2.采用三维偏心结构,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能.
3.结构独特,操作灵活、省力、方便、不受介质压力的高、低影响,密封性能可靠,使用寿命长.
4.蝶阀设有密封调节装置,长期使用后若密封性能下降,可调节蝶板密封圈向发座靠近即可恢复原有密封性能,大大地提高使用寿命.
  D973H电动硬密封蝶阀采用三维偏心结构,蝶板为软硬层叠式金属片,具有金属硬密封和弹性密封的双重优点。具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上,做调节流量和截断流体使用。
技术参数和性能
ODL系列电动执行机构技术参数
阀   体   参   数
电源
AC110、220、380V/DC24、220V
公称通径
DN50~400mm
输出力矩
50N·M~2000N·M
公称压力
PN1.6、2.5MPa
任选功能
开关型、触点型、开度信号、智能型
阀轴材质
碳素钢、304/316/316L不锈钢
动作范围
0~90°±5°
阀体材质
碳素钢、合金钢、不锈钢
动作时间
15秒/30秒/60秒
阀板材质
碳素钢、合金钢、不锈钢
环境温度
-30°~60°
阀座密封
不锈钢
手动操作
附带手柄操作
结构形式
三维偏心
限   位
电气、机械二重限位
温度
≤425℃
防护等级
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
适用介质
水、空气、天然气、油品及弱腐蚀性流体
输入信号
0-10,1-5VDC/4-20mA(智能型)
特点
零泄漏、使用寿命长、便于安装、耐高温高压


公称通径DN
A
B
C
D
E
额定功率
额定电流
50
155
353
112
104
43
15W
0.2A
65
208
362
115
115
46
25W
0.5A
80
208
368
120
115
49
25W
0.5A
100
208
392
138
115
56
25W
0.5A
125
256
407
165
127
64
50W
0.8A
150
256
446
175
127
70
50W
0.8A
200
256
489
208
127
71
90W
1.0A
250
288
514
243
164
76
120W
1.2A
300
288
568
283
164
83
120W
1.2A
350
288
629
310
164
92
150W
1.2A
400
288
662
340
164
102
150W
1.2A
订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
